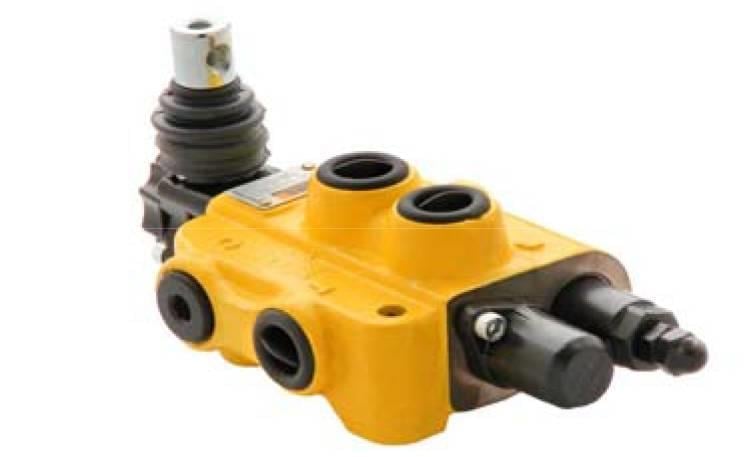

Tek kollu monoblok kumanda kolu: GMS 45L GM08/1, GMS 45L GM serisinden. Pompa girişi G 3/8 (opsiyon G 1/2) dişlidir.
Teknik özellikler
| Seri | GMS 45L GM, monoblok kumanda valfi |
|---|
| Kol (dilim) sayısı | 1 |
|---|
| Nominal debi | 45 lt/dk · en fazla 65 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar |
|---|
| Maks. dönüş (T) basıncı | 20 bar |
|---|
| İç kaçak (A/B → T) | 3 cm³/dk (100 bar, 40 °C) |
|---|
| Bağlantı (BSP) | P G 3/8 (opsiyon G 1/2) · A-B G 3/8 (opsiyon G 1/2) · T G 3/8 (opsiyon G 1/2) · C P ile aynı |
|---|
| Pilot portları | Pnömatik G 1/8 · hidrolik G 1/4 |
|---|
| Yağ sıcaklığı | NBR keçe −20 / +80 °C · Viton (FPM) −20 / +100 °C |
|---|
| Viskozite | 15 – 75 cSt çalışma aralığı (en az 12, en çok 400 cSt) |
|---|
| Yağ temizliği | En fazla 19/16 (ISO 4406) |
|---|
Değerler GMS Hidrolik'in (Gürmaksan) 45L GM ürün sayfasından alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.
45L GM08/1 hangi makinelerde kullanılır?
Üretici, 45L GM serisinin odun kırma makineleri, traktörler, tarım ekipmanları, küçük balıkçı tekneleri, toprak işleme (hafriyat) makineleri, kaldırma ekipmanları, sepetli platformlar ve bom vinçler için yaygın olarak kullanıldığını belirtir. Tek kollu yapısı, tek fonksiyonlu basit devreler için uygundur.
Sık sorulan sorular
Maksimum basıncı kaç bar?
Maksimum çalışma basıncı 315 bar'dır. Emniyet valfi bu değerin altında, sistemdeki en zayıf elemana göre ayarlanmalıdır.
İç kaçak değeri ne kadar?
Üretici, A/B portundan T'ye iç kaçağı 100 bar fark basınçta ve 40 °C'de 3 cm³/dk olarak verir. Sürgülü valflerde bu küçük kaçak normaldir; yükün uzun süre askıda tutulması için silindire kilit (pilot çek) valfi eklenmelidir.
Yağ temizliği ne olmalı?
Yağ kirliliği ISO 4406'ya göre 19/16'dan kötü olmamalıdır. Kirli yağ sürgü ile gövde arasındaki dar boşluğu aşındırır, kaçakları ve sürgü sıkışmasını artırır.
İkinci bir valf seri bağlanabilir mi?
Carry-over (C) portu giriş (P) ile aynı ölçüdedir. Carry-over çıkışı, boştaki pompa yağını tanka göndermek yerine ikinci bir valfe aktarmak için kullanılır.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın.
- NBR keçeli valfte yağ sıcaklığının +80 °C'yi geçmesine izin vermeyin.
- Dönüş hattındaki basınç 20 bar'ı geçmemelidir.
- Kol körüklerine doğrudan basınçlı su tutmayın.
