3/8 11/16-16 Orfs Somunlu 90° Rakor (SB-1017-OS90)

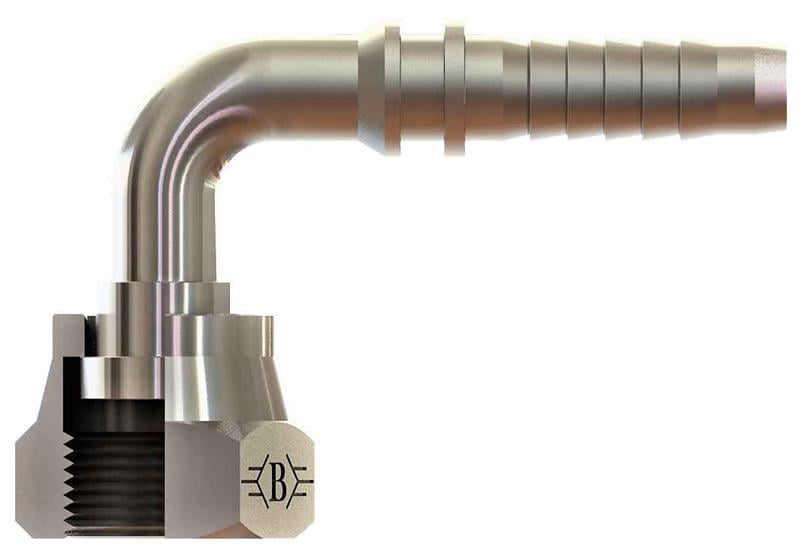

OLC SB-1017-OS90: 3/8" (10 mm) hortum için 11/16-16 ORFS bağlantılı ORFS somunlu 90° rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-1017-OS90 ne işe yarar?

SB-1017-OS90, 3/8" (10 mm) hortumun ucuna preslenerek hortumu 11/16-16 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Bağlantıda conta gerekir mi?

SB-1017-OS90 ürününün 11/16-16 ORFS tarafı ORFS bağlantıdır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

Hortum ölçüsü nasıl seçilir?

3/8" (10 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Düz, 45° ve 90° rakor arasında nasıl seçim yapılır?

90° gövde, hattın port çıkışında dik açıyla dönmesi gereken dar alanlarda kullanılır. Hortumun rakor çıkışında keskin bükülmesi hortum ömrünü kısaltır; açılı rakor bunu önler.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü 11/16-16, B 65, C 35, D 33, ØD 7, AA 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
