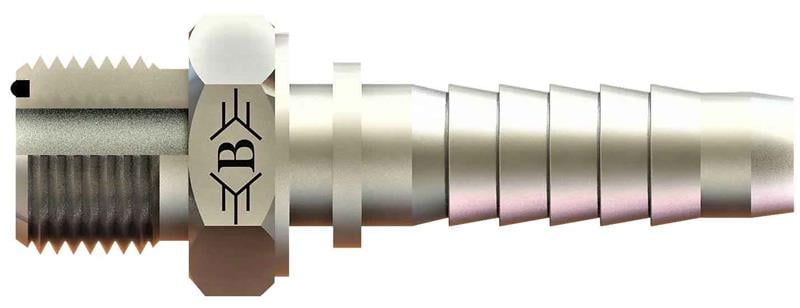

3/8 11/16-16 Orfs Erkek Rakor (SB-1017-OE)

OLC SB-1017-OE: 3/8" (10 mm) hortum için 11/16-16 ORFS bağlantılı ORFS erkek rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

ORFS erkek rakor ne için kullanılır?

SB-1017-OE, 3/8" (10 mm) hortumun ucuna preslenerek hortumu 11/16-16 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; erkek dişli ucu karşı parçanın dişi bağlantısına vidalanır. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

SB-1017-OE için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 11/16-16 ORFS ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Bağlantıda conta gerekir mi?

11/16-16 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

3/8" hortum ne demek?

3/8" (10 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

SB-1017-OE teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 11/16-16, B 58, C 28, ØD 7, AA 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
