ALP A172-037 PU: A172 profilli 37x21x12 yüksek performanslı piston nutringi. Çalışma basıncı 400 bar.
Yüksek performanslı piston nutringi ne için kullanılır?
37 mm silindir çapı için yüksek performanslı piston nutringi olan A172-037 PU, pistonun iki tarafı arasındaki sızıntıyı önler. Dış dudağı kısa, yüksek mukavemet serisi 95 PU malzemeden üretilen piston nutringidir. Ağır hizmet piston uygulamalarında kullanılabilir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
37x21x12 ölçüsü nasıl okunur?

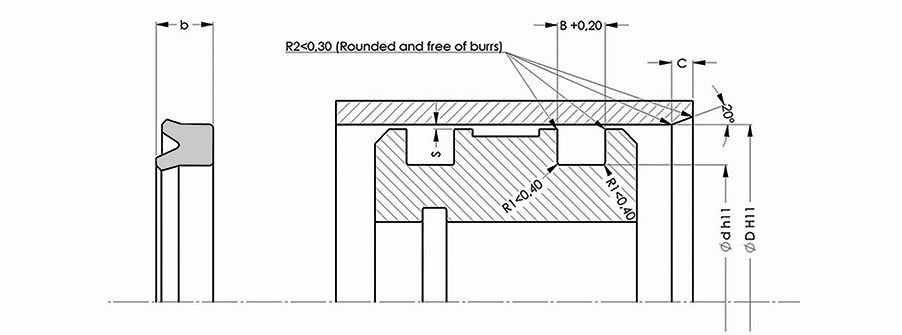

Tabloya göre silindir gömleği iç çapı ØD = 37 mm, piston kanal dibi çapı Ød = 21 mm, keçe yüksekliği b = 12 mm, kanal genişliği B = 13 mm, montaj pahı uzunluğu C = 5,5 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
A172-037 PU hangi şartlarda çalışır?
A172-037 PU için tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -35/+110°C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
A172-037 PU için izin verilen boşluk ne kadar?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A172-037 PU için keçe et kalınlığı (ØD − Ød) / 2 = 8 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,35 · 250 bar: 0,25 · 400 bar: 0,20.
Hangi keçelerle birlikte kullanılır?
Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 37 mm silindir çapı için sitemizde A255-032, A251-032/1 yataklamaları bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -35/+110°C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
