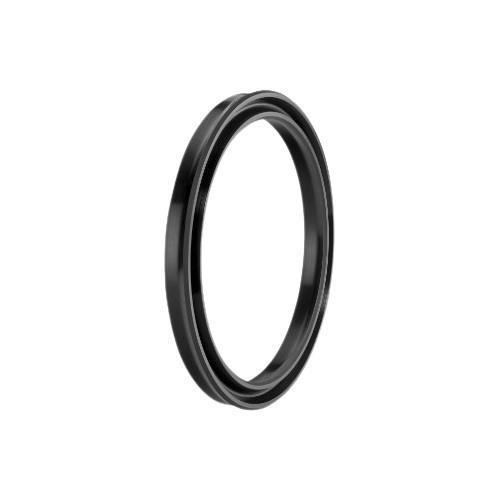

37x21x12 mm ölçüsündeki A102-037, A102 profilli 90 NBR piston nutringi olarak hidrolik silindirlerde kullanılır.
A102-037 ne işe yarar?
A102-037, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 37 mm, piston kanal dibi çapı Ød = 21 mm, keçe yüksekliği b = 12 mm, kanal genişliği B = 13 mm, montaj pahı uzunluğu C = 5,5 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
A102-037 hangi şartlarda çalışır?
A102-037 için tabloya göre çalışma basıncı 160 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
Basınca göre izin verilen boşluk nedir?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A102-037 için keçe et kalınlığı (ØD − Ød) / 2 = 8 mm’dir. İzin verilen en büyük boşluk: 50 bar: 0,45 · 100 bar: 0,25 · 160 bar: 0,15.
A102-037 montajında nelere dikkat edilir?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 5,5 mm, kanal genişliği B = 13 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (160 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
