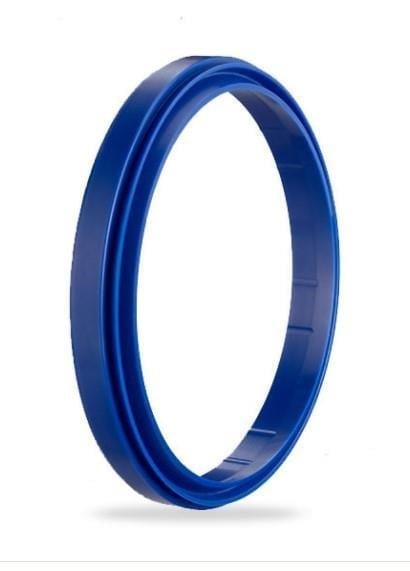

36x44x7/4 mm ölçüsündeki A201-036 PU, A201 profilli 92 PU toz keçesi olarak hidrolik silindirlerde kullanılır.
Toz keçesi ne için kullanılır?
A201-036 PU, hidrolik silindirlerin kapağında, mil girişinde kullanılır ve dışarıdaki toz, kir ve nemin silindire girmesini engeller. Dış ortamda çalışan silindirler için özel formlu PU toz keçesidir. Partiküllerin yanında su girişini de engellemek üzere tasarlanmıştır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
36x44x7/4 ölçüsü nasıl okunur?
Tabloya göre mil çapı Ød = 36 mm, kanal dibi çapı ØD1 = 44 mm, kapak ağız çapı ØD2 = 42 mm, keçe yüksekliği H = 7 mm, kanal genişliği B = 4 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Çalışma sıcaklığı ve hızı nedir?
A201 profilinde tabloya göre çalışma sıcaklığı -40/+100 °C, kayma hızı en fazla 1.00 m/s. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
A201-036 PU montajında nelere dikkat edilir?
Toz keçesi dudağı dışarıya, kirli tarafa bakacak şekilde takılır. Kapalı kanallarda keçe bükülerek yerleştirilir; dudağın kesilmemesi için mil ucunda pah olmalıdır. Kanal genişliği tabloya göre B = 4 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
