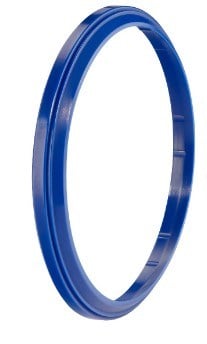

35x43x7/4 mm ölçüsündeki A204-035 PU, A204 profilli 92 PU toz keçesi olarak hidrolik silindirlerde kullanılır.
Toz keçesi nerede kullanılır?
A204-035 PU, hidrolik silindirlerin kapağında, mil girişinde kullanılır ve dışarıdaki toz, kir ve nemin silindire girmesini engeller. Mil üzerindeki toz ve kiri sıyıran tek dudaklı toz keçesidir. NBR ve PU seçenekleri vardır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil çapı Ød = 35 mm, kanal dibi çapı ØD1 = 43 mm, kapak ağız çapı ØD2 = 41 mm, keçe yüksekliği H = 7 mm, kanal genişliği B = 4 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Çalışma sıcaklığı ve hızı nedir?
A204-035 PU için tabloya göre çalışma sıcaklığı -40/+100 °C, kayma hızı en fazla 1.00 m/s. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
A204-035 PU için yüzey kalitesi nasıl olmalı?
Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
A204-035 PU montajında nelere dikkat edilir?
Toz keçesi dudağı dışarıya, kirli tarafa bakacak şekilde takılır. Kapalı kanallarda keçe bükülerek yerleştirilir; dudağın kesilmemesi için mil ucunda pah olmalıdır. Kanal genişliği tabloya göre B = 4 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
