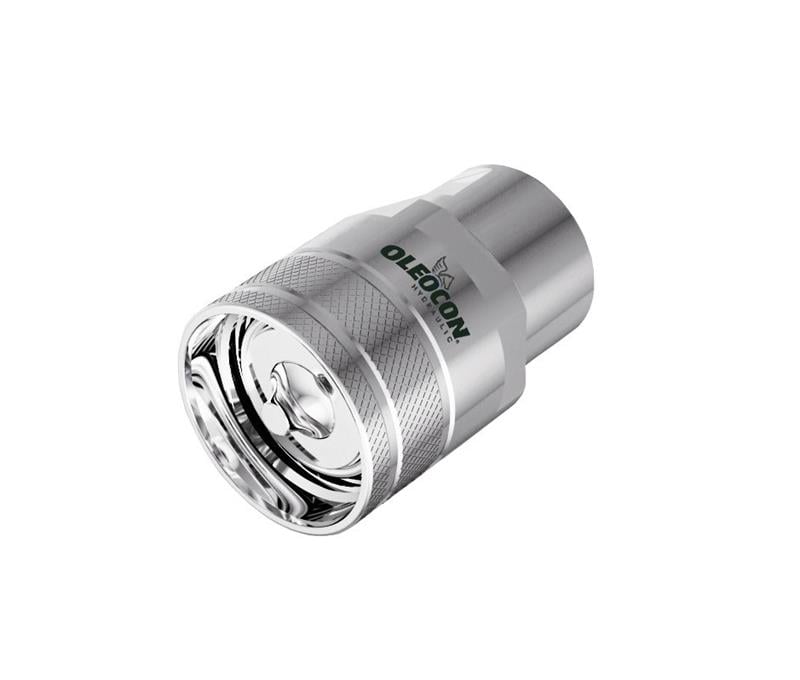

QC-STC-20B-NPT34, yüksek basınçlı ve darbeli hidrolik hatları vidalayarak bağlamak için kullanılan erkek popetli kaplindir. Oleocon STC serisinin 19 gövde modelidir ve 3/4" NPT dişi bağlantıya sahiptir. En fazla 250 bar çalışma basıncında, 106 l/dk nominal debiyle çalışır. Erkek parça, bağlantı somununu taşıyan taraftır ve genellikle ataşman veya kırıcı hortumunun ucunda bulunur.
19 gövde erkek vidalı kaplin nerede kullanılır?
Yüksek debili ve darbeli hatlar içindir. Orta ve büyük ekskavatörlerin kırıcı ve pulverizatör hatlarında, kazık makinelerinde, paletli vinçlerde ve hidrofreze gibi ağır temel makinelerinde kullanılır. NPT konik dişli girişi, Amerikan standardı portlu makine ve ekipmanlara adaptörsüz bağlantı sağlar.
Sık sorulan sorular
QC-STC-20B-NPT34 hangi parçaya vidalanır?
19 gövde ölçüsündeki ISO 14541 vidalı dişi kapline (QC-STC-20A serisi) vidalanır. Örneğin QC-STC-20A-NPT34 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. İtmeli (bilyeli) dişi kaplinlerle birleşmez.
3/4" NPT girişli kaplin nasıl sızdırmaz yapılır?
NPT konik diştir; dişler sıkıldıkça birbirine kama gibi oturur. Hidrolik sisteme uygun diş sızdırmazlık macunu veya PTFE bant kullanılır; bant sarılıyorsa ilk iki diş boş bırakılır. Genel uygulama, elle sıkılıktan sonra anahtarla yaklaşık 2–3 tur daha sıkmaktır. NPT ile BSP dişleri birbirine takılmaz.
Vidalı kaplin hangi makine ve sektörlerde kullanılır?
En yaygın kullanım iş makinelerinde darbeli ataşman hatlarıdır: ekskavatör kırıcıları, yıkım ataşmanları, kazık makineleri ve hidrofreze kazıcılar. Paletli vinçlerde, finişerlerde, paleti hidrolik olarak genişleyen makinelerde, tarım ve beton ekipmanlarında da kullanılır. Endüstride test tezgâhları ile basınç altında sökülmesi gereken hatlarda tercih edilir. Ortak nokta; yüksek basınç, basınç darbesi ve sökme sırasında hatta kalan basınçtır.
Vidalı popetli kaplin nasıl çalışır?
Dişi ve erkek parçanın içinde yaylı birer popet valf vardır; ayrıkken bu valfler hattı kapalı tutar. Bağlantı itilerek değil, erkek parçanın somunu dişi parçanın dişine vidalanarak yapılır. Vidalama ilerledikçe iki popet birbirini iterek açılır ve yağ geçer. Sökerken somun gevşetildikçe popetler kapanır ve hat yeniden kendiliğinden kapanır.
Vidalı kaplin ile itmeli (bilyeli) kaplin arasındaki fark nedir?
İtmeli kaplinlerde bağlantıyı bir bilezik ve bilyeler tutar. Basınç darbeleri bilyeleri yuvalarına vurarak zamanla iz ve aşınma oluşturur (brinelling), titreşimde bilezik geri kaçabilir. Vidalı kaplinde bağlantıyı diş tutar; bilye olmadığı için bu aşınma oluşmaz ve titreşimle kendiliğinden ayrılmaz. Karşılığında bağlaması birkaç saniye daha uzun sürer.
Kullanırken dikkat edilmesi gerekenler
- 19 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- NPT konik dişi aşırı sıkmayın; gövdede veya karşı portta çatlağa yol açabilir. Bant parçalarının sisteme karışmamasına dikkat edin.
- Pompa çalışırken (dinamik basınç altında) bağlama veya ayırma yapmayın; bu seride yalnızca en fazla 100 bar artık basınç altında bağlama yapılabilir.
- Bağlantı yokken dişi tarafı basınca maruz bırakmayın.
