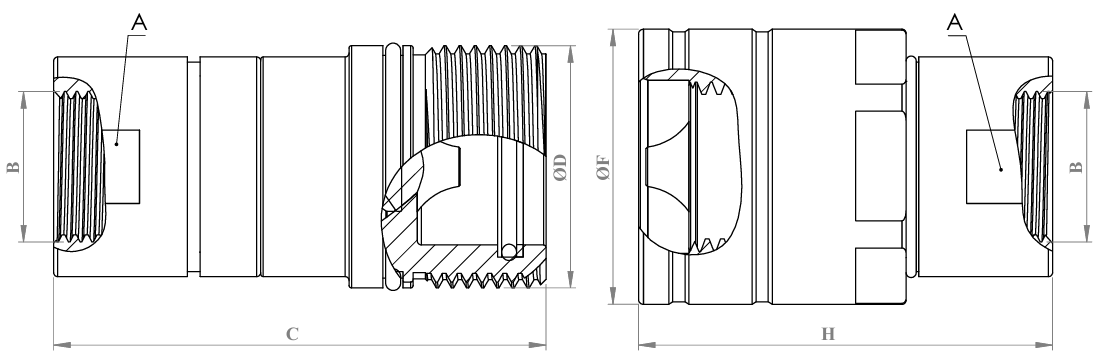

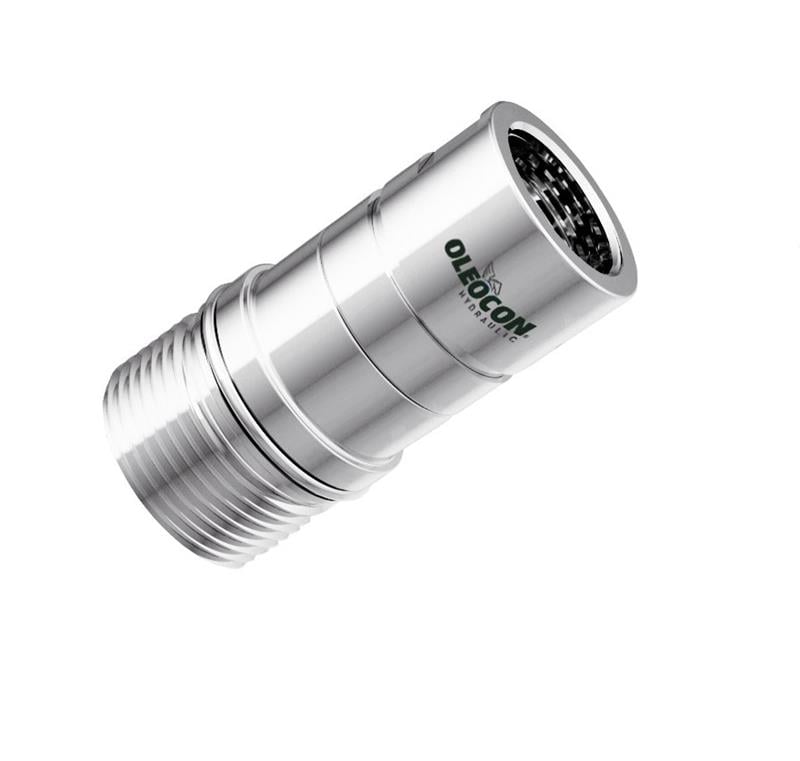

QC-STC-20A-NPT34, 19 gövde ölçüsünde, 3/4" NPT dişi bağlantılı, ISO 14541 standardında vidalı dişi popetli hızlı bağlantı kaplinidir (vidalı quick kaplin / otomatik rakor). Çalışma basıncı en fazla 250 bar, nominal debisi 106 l/dk'dır ve 3/4" (DN19) hortum hatlarına uygundur. Bağlantıyı bilye değil diş tuttuğu için basınç darbesine ve titreşime dayanıklıdır; hatta düşük artık basınç (en fazla 100 bar) kalmışken de bağlanabilir. Dişi parça çoğunlukla yağı sağlayan makine tarafına bağlanır; erkek parçanın somunu bu parçanın dişine vidalanır.
19 gövde dişi vidalı kaplin nerede kullanılır?
Debinin 50 l/dk üzerine çıktığı, basınç darbelerinin yoğun olduğu hatlarda tercih edilir. Büyük kırıcılar, yıkım ataşmanları, kazık ve delme makineleri ile ağır kaldırma ekipmanları örnek verilebilir. NPT konik dişli girişi, Amerikan standardı portlu makine ve ekipmanlara adaptörsüz bağlantı sağlar.
Sık sorulan sorular
QC-STC-20A-NPT34 hangi parçayla birleşir?
19 gövde ölçüsündeki ISO 14541 vidalı erkek parçayla (QC-STC-20B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QC-STC-20B-NPT34 bu parçaya vidalanır. İtmeli popetli (ISO 7241) veya düz alınlı (ISO 16028) erkek parçalar bu kapline takılmaz.
3/4" NPT girişli kaplin nasıl sızdırmaz yapılır?
NPT konik diştir; dişler sıkıldıkça birbirine kama gibi oturur. Hidrolik sisteme uygun diş sızdırmazlık macunu veya PTFE bant kullanılır; bant sarılıyorsa ilk iki diş boş bırakılır. Genel uygulama, elle sıkılıktan sonra anahtarla yaklaşık 2–3 tur daha sıkmaktır. NPT ile BSP dişleri birbirine takılmaz.
Kaplin neden yağ kaçırır?
Bağlıyken somun tarafından kaçak, genellikle kaplinin tam vidalanmamasından, aşınmış dış contadan veya dişlerdeki kirden kaynaklanır. Ayrıkken damlama, popet contasının veya yuvasının hasarlı olduğunu gösterir. Arka bağlantıdan kaçak ise yanlış sızdırmazlık elemanı veya yetersiz sıkmadan olur. Darbeli hatlarda contaları periyodik kontrol etmek kaçağı önler.
Kaplin takılıyken hat neden ısınıyor veya debi düşüyor?
En sık neden kaplinin sonuna kadar vidalanmamış olmasıdır; popetler kısmen açık kalır ve yağ daralmış bir kesitten geçer. Diğer nedenler, hattaki debinin kaplinin nominal debisini (106 l/dk) belirgin şekilde aşması veya kaplin içine kaçmış bir yabancı parçadır. Önce tam oturmayı kontrol edin, sonra gövde ölçüsünün debiye uygunluğuna bakın.
19 gövdenin nominal debisi ne anlama gelir?
Katalogdaki 106 l/dk (23,34 GPM), kaplin üzerinde 220 kPa basınç düşümü oluştuğunda geçen debidir. Daha fazla debi geçebilir ama kayıp ve ısınma hızla artar. Kırıcınızın veya ataşmanınızın istediği debi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 25 gövdeyi değerlendirin.
Kullanırken dikkat edilmesi gerekenler
- 19 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- NPT konik dişi aşırı sıkmayın; gövdede veya karşı portta çatlağa yol açabilir. Bant parçalarının sisteme karışmamasına dikkat edin.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın; açık dişlere dolan toz bir sonraki bağlamada sisteme girer.
- Vidalı (ISO 14541) parçaları itmeli popetli veya düz alınlı parçalarla birleştirmeye çalışmayın.
