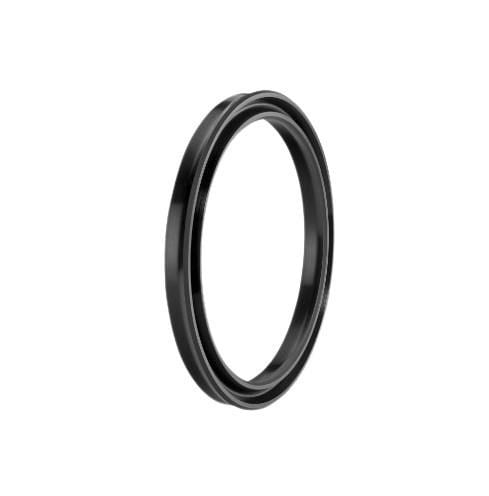

ALP A102-034: A102 profilli 34,92x22,22x6,35 piston nutringi. Çalışma basıncı 160 bar.
Piston nutringi ne için kullanılır?
A102-034, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 34,92 mm, piston kanal dibi çapı Ød = 22,22 mm, keçe yüksekliği b = 6,35 mm, kanal genişliği B = 7,35 mm, montaj pahı uzunluğu C = 5 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
A102-034 için yüzey kalitesi nasıl olmalı?
Bu üründe dinamik yüzey 34,92 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A102-034 için keçe et kalınlığı (ØD − Ød) / 2 = 6,35 mm’dir. İzin verilen en büyük boşluk: 50 bar: 0,45 · 100 bar: 0,25 · 160 bar: 0,15.
Silindirde keçe düzeni nasıl olmalı?
Piston üzerinde keçe ile birlikte yataklama ringleri bulunur; yataklama metal-metal teması önler ve keçeyi yan yüklerden korur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (160 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
