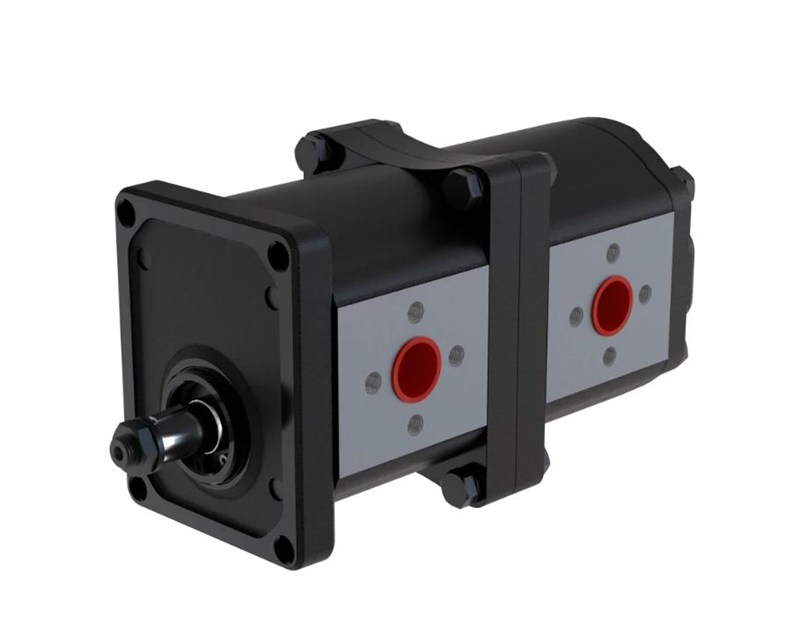

Blue Ascend DKP30.34/DKP20.9.CAB02SN, DKP30 34,0 cc ve DKP20 9,4 cc elemanlardan oluşan iki kademeli (tandem) döküm gövde dişli pompadır. Ön kapağı dikdörtgen tiptir (Ø50,78 mm). Kademeler en fazla 260 ve 280 bar basınçla çalışır.
Tandem dişli pompa nerede kullanılır?
Tandem pompa, iki ayrı hidrolik devreyi tek bir tahrikten beslemek için kullanılır: iş makinelerinde çalışma ve direksiyon devreleri, kepçe ve bom hidroliği ile fan veya fren devresi, tarım makinelerinde ana hidrolik ile yardımcı devreler bu şekilde ayrılır.
Sık sorulan sorular
Sağa dönüşlü tandem pompa ne demek?
Bu pompa saat yönünde (sağ) dönüş içindir; dönüş yönü pompaya şaft tarafından bakılarak belirlenir. İki kademe aynı şaftla döndüğü için ikisi de aynı yönde çalışır. Ters döndürülen dişli pompa emiş yapamaz ve kısa sürede zarar görür. Aynı yapılandırmanın sola dönüşlü modeli de mevcuttur (DKP30.34/DKP20.9.AAB02SN).
Yedek pompa seçerken flanşa neden dikkat edilmelidir?
Aynı cc değerindeki tandem pompalar farklı ön kapaklarla üretilir. DKP30.34/DKP20.9.CAB02SN dikdörtgen ön kapaklıdır (merkezleme Ø50,78 mm). Flanş ve merkezleme çapı farklı bir tandem pompa, şaft hizasını bozar; bu da keçe kaçağına ve rulman hasarına yol açar.
Tandem pompa ne kadar debi verir?
Teorik debi, iletim hacmi ile devrin çarpımıdır. 1500 dev/dk'da 1. kademe yaklaşık 51,0 l/dk, 2. kademe yaklaşık 14,1 l/dk verir; iki kademenin toplamı yaklaşık 65,1 l/dk'dır. Gerçek debi iç kaçaklar nedeniyle basınç arttıkça bir miktar düşer.
Kademelerin çalışma basıncı ne kadardır?
Blue Ascend teknik tablosuna göre 1. kademe (DKP30 34,0 cc) en fazla 260 bar, 2. kademe (DKP20 9,4 cc) en fazla 280 bar basınçla çalışır. Her kademenin devresine o kademenin değerini aşmayacak şekilde ayarlanmış ayrı bir emniyet valfi konulmalıdır.
Tandem pompa için ne kadar motor gücü gerekir?
Her kademenin gücü basınç (bar) × debi (l/dk) / 600 formülüyle (kW) ayrı ayrı hesaplanıp toplanır. Örneğin 1500 dev/dk'da iki kademe de 150 bar'da çalışırken %85 toplam verim kabulüyle yaklaşık 19,1 kW tahrik gücü gerekir. Kademeler aynı anda tam basınçta çalışmıyorsa gerçek ihtiyaç daha düşüktür.
Kullanırken dikkat edilmesi gerekenler
- Her kademenin emniyet valfi ayarı o kademenin en yüksek basıncını (260 / 280 bar) aşmamalıdır.
- Dönüş yönünün tahrik eden motorla aynı olduğunu montajdan önce kontrol edin.
- Pompa şaftına yandan yük bindirmeyin; tahrikle eksenel ve açısal hizayı doğru yapın.
- Pompayı kademelerin izin verdiği en düşük ve en yüksek devir aralığının dışında çalıştırmayın.
