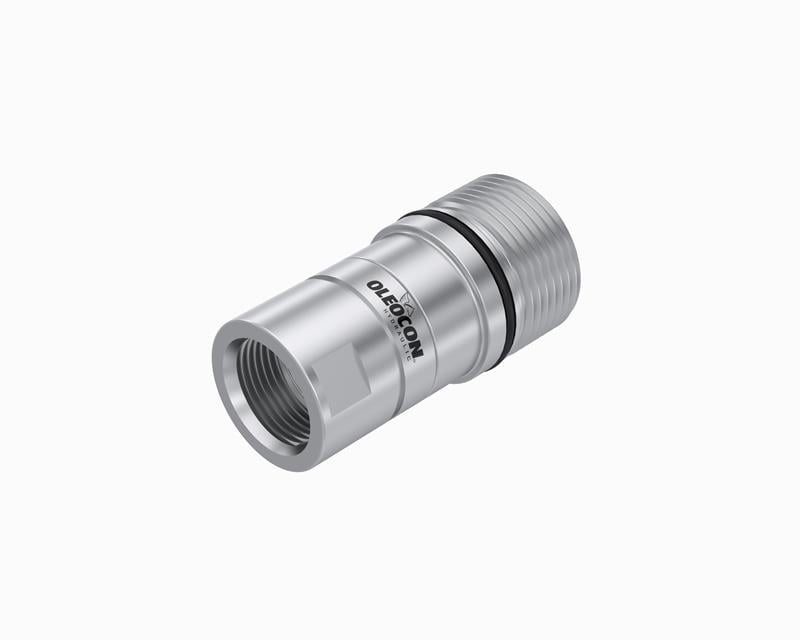

12,5 gövde ve 3/4-16 UNF O-ringli SAE port bağlantılı QC-STC-12A-SAE8, ISO 14541 standardında vidalı dişi hızlı bağlantı kaplinidir. Vidalı tasarımı sayesinde darbeli ve titreşimli hatlarda kendiliğinden ayrılmaz; ayrıldığında içindeki popet valfler hattı kapatır. 300 bar çalışma basıncı ve 45 l/dk nominal debisiyle 1/2" (DN12) hortum hatları için uygundur. Dişi parça, erkek parçanın somununun vidalandığı dişli gövdedir; genellikle makine tarafında, kırıcı hattının bom üzerindeki ucunda durur.
12,5 gövde dişi vidalı kaplin nerede kullanılır?
Vidalı kaplinlerde en yaygın ölçülerden biridir. Mini ve midi ekskavatörlerin hidrolik kırıcı hatlarında, finişerlerin (asfalt serme makineleri) değiştirilebilir ünitelerinde ve basınç altında kalan tarım ekipmanı hatlarında kullanılır. UNF/UN dişli girişi O-ringli SAE port standardındadır (ISO 11926-1); O-ringli erkek rakorlar doğrudan takılır.
Sık sorulan sorular
QC-STC-12A-SAE8 hangi parçayla birleşir?
12,5 gövde ölçüsündeki ISO 14541 vidalı erkek parçayla (QC-STC-12B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QC-STC-12B-SAE8 bu parçaya vidalanır. İtmeli popetli (ISO 7241) veya düz alınlı (ISO 16028) erkek parçalar bu kapline takılmaz.
3/4-16 UNF O-ringli SAE girişe hangi rakor takılır?
Bu giriş ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır; sızdırmazlığı rakordaki O-ring, portun pah yüzeyine oturarak sağlar. O-ringin sağlam olduğunu kontrol edin ve takmadan önce hafifçe yağlayın.
Kaplin takılıyken hat neden ısınıyor veya debi düşüyor?
En sık neden kaplinin sonuna kadar vidalanmamış olmasıdır; popetler kısmen açık kalır ve yağ daralmış bir kesitten geçer. Diğer nedenler, hattaki debinin kaplinin nominal debisini (45 l/dk) belirgin şekilde aşması veya kaplin içine kaçmış bir yabancı parçadır. Önce tam oturmayı kontrol edin, sonra gövde ölçüsünün debiye uygunluğuna bakın.
12,5 gövdenin nominal debisi ne anlama gelir?
Katalogdaki 45 l/dk (9,91 GPM), kaplin üzerinde 150 kPa basınç düşümü oluştuğunda geçen debidir. Daha fazla debi geçebilir ama kayıp ve ısınma hızla artar. Kırıcınızın veya ataşmanınızın istediği debi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 19 gövdeyi değerlendirin.
12,5 gövde hangi hortum ölçüsüyle kullanılır?
12,5 gövde genellikle 1/2" (DN12) iç çaplı hortumlarla kullanılır. Kaplin hortumdan küçük seçilirse hat daralır ve ısınır; çok büyük seçilirse gereksiz ağırlık oluşur. Kırıcı gibi darbeli hatlarda hortumun basınç sınıfı, kaplinin 300 bar çalışma basıncının ve basınç piklerinin altında kalmamalıdır.
Kullanırken dikkat edilmesi gerekenler
- 12,5 gövdede çalışma basıncı en fazla 300 bar, patlama basıncı 1200 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini kontrol edin ve hafifçe yağlayın; kesik O-ring darbeli hatta hemen kaçak yapar.
- Vidalı (ISO 14541) parçaları itmeli popetli veya düz alınlı parçalarla birleştirmeye çalışmayın.
- Hortumları kaplin somununu burmayacak şekilde bağlayın; hortumdaki burulma somunu gevşetebilir.
