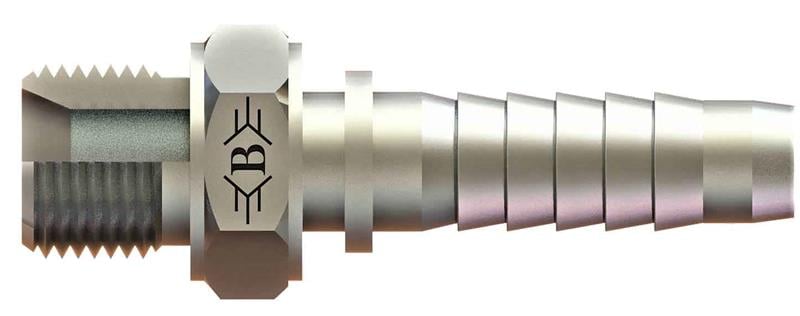

3/4 R3/4''-14 Bsp Pul Sıkmalı Erkek Rakor (SB-1926-RE)

SB-1926-RE, 3/4" (19 mm) hortum için 3/4" BSP bağlantılı OLC BSP pul sıkmalı erkek rakor ürünüdür.

BSP pul sıkmalı erkek rakor nerede kullanılır?

SB-1926-RE, 3/4" (19 mm) hortumun ucuna preslenerek hortumu 3/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; erkek dişli ucu karşı parçanın dişi bağlantısına vidalanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Diş ölçüsü nasıl okunur?

3/4" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

3/4" hortum ne demek?

3/4" (19 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

SB-1926-RE montajında nelere dikkat edilir?

SB-1926-RE, 3/4" (19 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

SB-1926-RE ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü R3/4-14, B 79, C 35, ØD 14, AA 32. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
