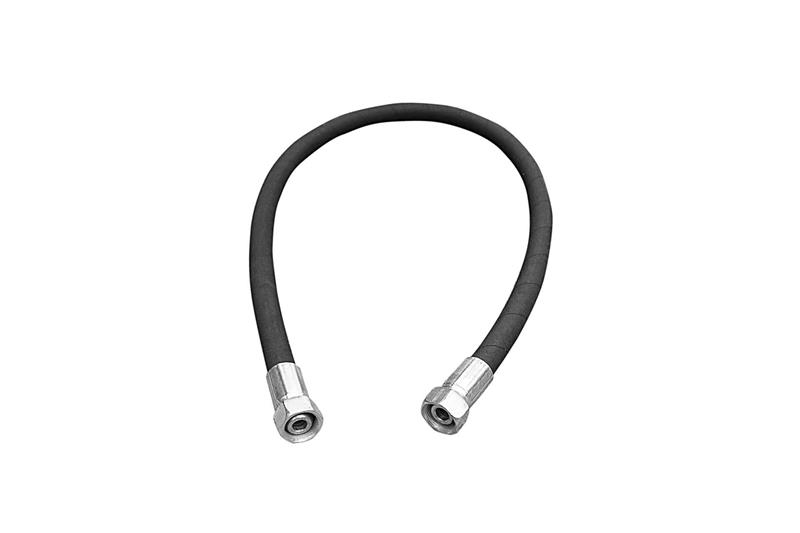

Filflex 3/4" R2XEL 200 AT hidrolik hortum ile pompa, valf ve silindir arasında yüksek basınçlı esnek hidrolik hatlar kurulur. Standart karşılığı EN 853 2SN / SAE 100 R2AT'dir.
Teknik özellikler
| Tip | Çift çelik tel örgülü hidrolik hortum (R2XEL 200 AT) |
|---|
| Standart karşılığı | EN 853 2SN / SAE 100 R2AT |
|---|
| Nominal ölçü | 3/4" (DN 19) |
|---|
| İç çap | 19 mm |
|---|
| Standart min. çalışma basıncı | 215 bar (yaklaşık 3120 psi) |
|---|
| Standart min. patlama basıncı | 860 bar (4:1 güvenlik katsayısı) |
|---|
| Çalışma sıcaklığı | −40 / +100 °C (sürekli) |
|---|
| Yapı | Yağa dayanıklı sentetik kauçuk iç tüp, çift kat yüksek dayanımlı çelik tel örgü, aşınma ve hava koşullarına dayanıklı sentetik kauçuk dış kılıf |
|---|
Basınç ve sıcaklık değerleri EN 853 2SN / SAE 100 R2AT standardının 3/4" ölçü için öngördüğü değerlerdir; hortum ancak uygun rakor ve doğru presle bu değerlere ulaşır.
3/4" hortum hangi hatlarda kullanılır?
Hidrolik hortumlar tarım makineleri, iş makineleri, forkliftler, presler ve hidrolik güç ünitelerinde pompa, valf, silindir ve motor arasındaki esnek bağlantılarda kullanılır. Dış kılıfı aşınmaya, hava koşullarına, yağa ve ozona dayanıklıdır.
Sık sorulan sorular
R1 ile R2 farkı nedir?
R1 tipte tek, R2 tipte çift kat çelik tel örgü bulunur. Aynı 3/4" ölçüde standart çalışma basıncı R1 için 105 bar, R2 için 215 bar'dır. Sistem basıncı R1 değerini aşıyorsa R2 seçilmelidir.
Su bazlı akışkanla kullanılır mı?
Mineral bazlı, sentetik ve su bazlı hidrolik akışkanlarla kullanılabilir. Fren hidroliği ve bazı ester bazlı özel akışkanlar için iç tüp uyumluluğu ayrıca kontrol edilmelidir.
4:1 güvenlik katsayısı nedir?
Standart, minimum patlama basıncını çalışma basıncının dört katı olarak tanımlar: 3/4" için 215 × 4 = 860 bar. Bu pay, ani basınç darbelerine ve eskimeye karşı güvenlik içindir; hortum patlama basıncına yakın çalıştırılmaz.
Diğer ölçüler nelerdir?
Sitemizde R2XEL serisinin komşu ölçüleri: 5/8" (250 bar) ve 1" (165 bar). Hortum çapı büyüdükçe standart çalışma basıncı düşer.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 215 bar'ın üzerine çıkarmayın.
- Dış kılıfı aşınan ya da tel örgüsü görünen hortumu değiştirin.
- Yağ sıcaklığını +100 °C'nin altında tutun.
- Rakor çıkışında hortumu keskin bükmeyin.
