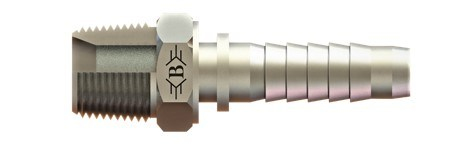

3/4 R1''-11 Npt Erkek Hortum Rakoru (SB-1933-NE)

OLC SB-1933-NE: 3/4" hortum için 1" BSP bağlantılı NPT erkek rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

NPT erkek rakor ne için kullanılır?

SB-1933-NE, 3/4" hortumun ucuna preslenerek hortumu 1" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 3/4" ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

SB-1933-NE için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1" BSP ne anlama gelir?

1" BSP dişte inç başına 11 diş vardır; tabloda bu ölçü R1-11 şeklinde yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Hortum ölçüsü nasıl seçilir?

3/4" ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Hortum rakoru nasıl takılır?

3/4" hortum için SB-1933-NE ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
