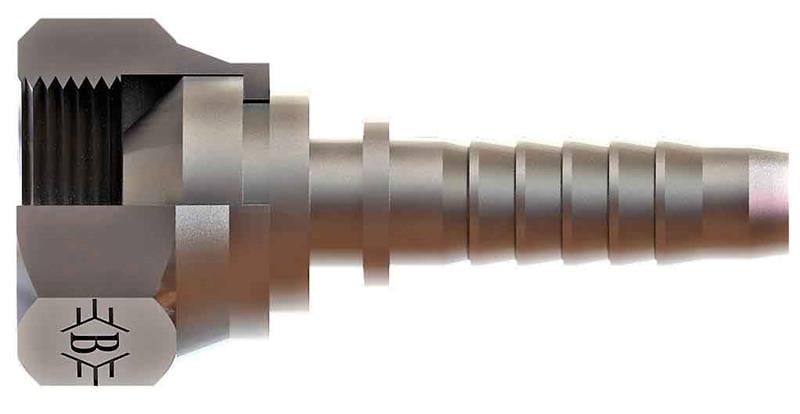

3/4 R1''-11 Bsp Somunlu Düz Rakor (SB-1933-RSD)

3/4" (19 mm) hortum için 1" BSP bağlantılı SB-1933-RSD kodlu BSP somunlu düz rakor, OLC hidrolik rakor serisindendir.

SB-1933-RSD ne işe yarar?

SB-1933-RSD, 3/4" (19 mm) hortumun ucuna preslenerek hortumu 1" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-1933-RSD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1" BSP ne anlama gelir?

1" BSP ölçüsündeki "-11" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-1933-RSD montajında nelere dikkat edilir?

SB-1933-RSD, 3/4" (19 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü R1"-11, B 78, C 33,8, ØD 14, AA 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
