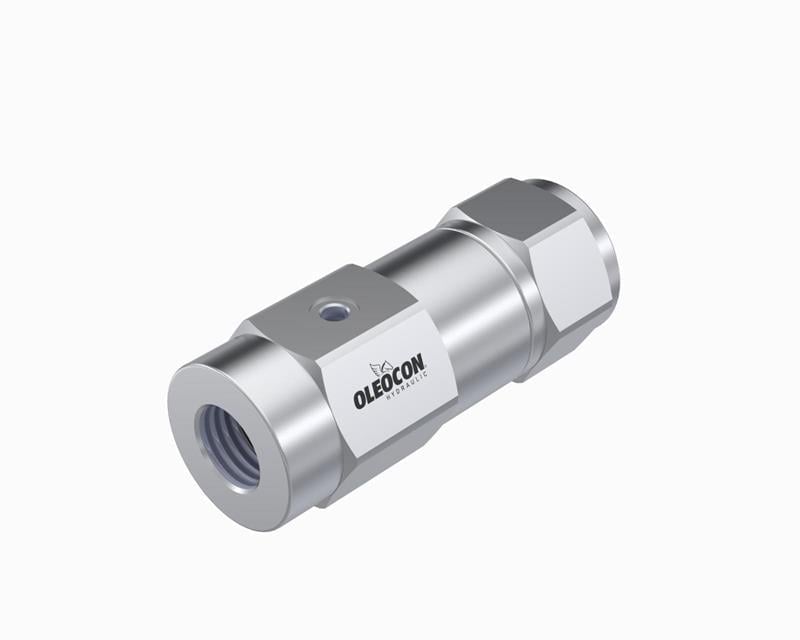

3/4" BSPP bağlantılı PUCV-20-G34, pilot kumandalı çek valf ailesinin 20 gövde ölçüsüdür. Bir yönde serbest akışa izin verir, ters yönü kapalı tutar; ters yönde akış ancak pilot portuna basınç verildiğinde açılır. Çelik gövdeli, Zn-Fe (Cr III) kaplamalı yapısı ve NBR contasıyla 250–350 bar aralığındaki devreler içindir.
20 gövde pilot kumandalı çek valf nerede kullanılır?
Vinç, platform, damper ve ataşman silindirlerinde yük tutma; akümülatör ve basınçlı hat bölümlerini kapalı tutup istendiğinde pilot sinyaliyle boşaltma gibi işlerde tercih edilir. 20 gövde (3/4") yüksek debili besleme hatları ve büyük silindir devreleri içindir.
Sık sorulan sorular
Pilot kumandalı çek valf nasıl açılır?
Valf bir yönde normal çek valf gibi serbest akış verir. Ters yönde akışın geçmesi için gövdedeki pilot portuna basınç verilmesi gerekir; pilot basıncı içteki pistonu iterek popeti yuvasından kaldırır ve hat açılır. Pilot basıncı kesildiğinde popet tekrar oturur ve yük tutulur.
3/4" gaz dişli bağlantı nasıl sızdırmaz yapılır?
BSPP (ISO 1179-1) paralel diştir; sızdırmazlık dişte değil, alın yüzeyindeki contadadır. Rakoru yapışkan conta (bonded seal) veya O-ringli alın ile kullanın, alın yüzeylerinin temiz ve çiziksiz olmasına dikkat edin. Bant veya macun dişten yağ kaçağını durdurmaz, devreye parça da karıştırabilir.
Çek valf neden kaçırır veya tam kapatmaz?
En sık neden yağdaki kir ve metal parçacıklarının popet ile yuva arasına girmesidir. Conta malzemesinin akışkanla veya sıcaklıkla uyumsuz olması, aşırı basınç darbeleri ve uzun süre vuruntulu çalışma da yuvayı bozar. Katalog uyarısına göre valf darbe basıncına, su darbesine, kavitasyona ve aşındırıcı parçacıklara maruz bırakılmamalıdır.
Pilot kumandalı çek valf nereye takılmalıdır?
Yük tutma uygulamalarında valf silindire mümkün olduğunca yakın takılmalıdır; böylece hortum patlasa bile silindirle valf arasındaki hacim kısa kalır. Pilot hattı, silindirin karşı tarafını besleyen hatta bağlanır; o hatta basınç geldiğinde valf açılır. Silindir ile valf arasında esnek hortum kullanmaktan mümkün olduğunca kaçının.
Doğru gövde ölçüsü nasıl seçilir?
Çek valf, bağlandığı hattın debisine ve dişine göre seçilir. Valf hattan küçük seçilirse basınç kaybı ve ısınma artar, çok büyük seçilirse düşük debide popet tam açılmaz ve vuruntu yapabilir. Oleocon serisi 1/4"'ten 2"'ye kadar sekiz gövde ölçüsünde üretilir; 20 gövde 3/4" hatlar içindir.
Kullanırken dikkat edilmesi gerekenler
- Seçtiğiniz valfin çalışma basıncı (250–350 bar aralığı) sistemin emniyet valfi ayarının ve basınç piklerinin üzerinde olmalıdır.
- Valfi basınç darbelerine, titreşime, su darbesine ve kavitasyona maruz bırakmayın; akışkanda katı veya aşındırıcı parçacık bulunmamalıdır.
- Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken valfe çıplak elle dokunmayın.
- Debinin seçilen gövde ölçüsü için olağan değerlerde olduğundan emin olun; çok düşük debi popetin vuruntu yapmasına neden olur.
