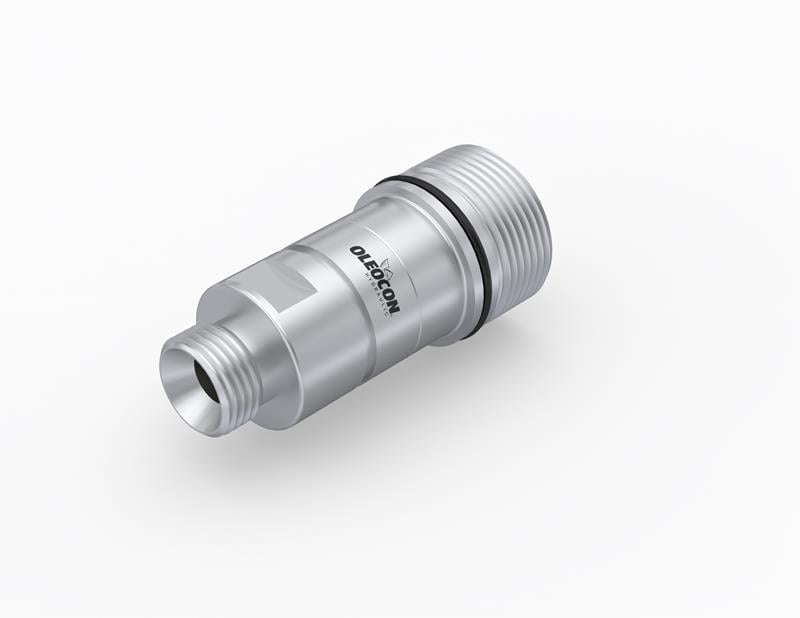

QC-STC-20A-MG34, 19 gövde ölçüsünde, 3/4" erkek BSPP (60° konik) bağlantılı, ISO 14541 standardında vidalı dişi popetli hızlı bağlantı kaplinidir (vidalı quick kaplin / otomatik rakor). Çalışma basıncı en fazla 250 bar, nominal debisi 106 l/dk'dır ve 3/4" (DN19) hortum hatlarına uygundur. Bağlantıyı bilye değil diş tuttuğu için basınç darbesine ve titreşime dayanıklıdır; hatta düşük artık basınç (en fazla 100 bar) kalmışken de bağlanabilir. Dişi parça çoğunlukla yağı sağlayan makine tarafına bağlanır; erkek parçanın somunu bu parçanın dişine vidalanır.
19 gövde dişi vidalı kaplin nerede kullanılır?
Debinin 50 l/dk üzerine çıktığı, basınç darbelerinin yoğun olduğu hatlarda tercih edilir. Büyük kırıcılar, yıkım ataşmanları, kazık ve delme makineleri ile ağır kaldırma ekipmanları örnek verilebilir. Erkek BSPP ucu 60° koniktir (ISO 8434-6); BSP döner somunlu hortum rakoru araya parça koymadan bu uca bağlanır.
Sık sorulan sorular
QC-STC-20A-MG34 hangi parçayla birleşir?
19 gövde ölçüsündeki ISO 14541 vidalı erkek parçayla (QC-STC-20B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QC-STC-20B-MG34 bu parçaya vidalanır. İtmeli popetli (ISO 7241) veya düz alınlı (ISO 16028) erkek parçalar bu kapline takılmaz.
3/4" erkek BSPP (60° konik) uca hangi rakor takılır?
Bu uç ISO 8434-6 standardında 60° konik oturmalı erkek BSPP diştir. BSP döner somunlu hortum rakoru doğrudan bu uca vidalanır ve sızdırmazlığı iki konik yüzeyin metal metale oturması sağlar. Conta veya bant kullanılmaz; somunu aşırı sıkmak konik yüzeyi ezer.
19 gövde ayırmada ne kadar yağ kaybeder?
Katalog değerine göre 19 gövdede her ayırmada kaybedilen yağ yaklaşık 9,3 ml'dir. Bu miktar, popetler kapanana kadar iki parça arasında kalan yağdır. Kaybı daha da azaltmak isteyenler için düz alınlı kaplinler bir seçenektir; ancak darbeli hatlarda vidalı tasarımın dayanımı genellikle daha önemlidir.
Vidalı kaplin ne kadar sıkılmalıdır?
Parçalar karşılıklı hizalanır ve dış bileziğin (somunun) dişleri kullanılarak tamamen oturana kadar vidalanır; yarım vidalanmış kaplinde popetler tam açılmaz, debi düşer ve yağ ısınır. Hatta artık basınç varsa bu basıncı yenmek için anahtar kullanılır. Sökerken bilezik sonuna kadar gevşetilir. Aşırı sıkmak dişlere ve contalara zarar verir.
Kaplin neden yağ kaçırır?
Bağlıyken somun tarafından kaçak, genellikle kaplinin tam vidalanmamasından, aşınmış dış contadan veya dişlerdeki kirden kaynaklanır. Ayrıkken damlama, popet contasının veya yuvasının hasarlı olduğunu gösterir. Arka bağlantıdan kaçak ise yanlış sızdırmazlık elemanı veya yetersiz sıkmadan olur. Darbeli hatlarda contaları periyodik kontrol etmek kaçağı önler.
Kullanırken dikkat edilmesi gerekenler
- 19 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- 60° konik uca takılan döner somunu aşırı sıkmayın; ezilen konik yüzey bir sonraki takmada kaçak yapar.
- Parçalardan biri sabitse diğeri, hizasızlığı tolere edebilecek şekilde serbest olmalıdır; kasıntılı bağlantı dişlere ve contaya zarar verir.
- Kaplini bağlamadan önce sistemdeki yağın temiz olduğundan, filtre ve soğutma sisteminin doğru çalıştığından emin olun.
