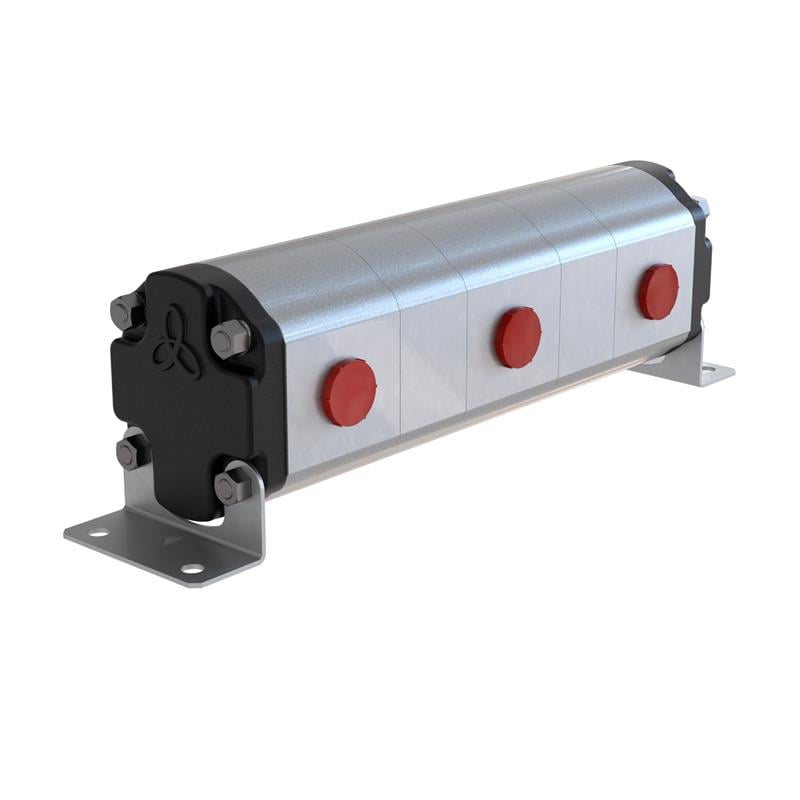

Blue Ascend AFD30.3-34N, birden fazla silindiri veya motoru aynı hızda çalıştırmak için kullanılan 3 elemanlı dişli akış bölücüdür. Elemanları 34 cc/dev hacimlidir; toplam 112,2–306 l/dk giriş debisine uygundur.
Tek pompadan gelen akışı birden fazla devreye eşit dağıtmak için tercih edilir. Eşit yüklenmeyen silindirlerin aynı hızda hareket etmesi, iki taraflı kaldırma sistemlerinin dengede kalması ve birden fazla hidrolik motorun aynı devirde dönmesi bu ürünle sağlanır.
AFD30.3-34N emniyet valfsizdir. Devrede her çıkışı koruyan ayrı emniyet valfleri varsa veya silindirlerin strok sonuna aynı anda gelmesi garanti ediliyorsa valfsiz model yeterlidir. Aksi halde strok sonunda bir elemanda oluşan basınç artışına karşı emniyetli (R) model tercih edilmelidir.
Dişli akış bölücü, elemanların iç kaçakları nedeniyle akışı yüzde yüz eşit bölemez; çıkışlar arasında küçük farklar oluşur. Fark, yük basınçları birbirinden ne kadar farklıysa ve debi en düşük değere ne kadar yakınsa o kadar artar. Bu yüzden silindirler strok sonlarında belirli aralıklarla tam açılıp kapatılarak eşitlenmelidir.
Evet. Dişli akış bölücüler ters yönde çalıştırıldığında birden fazla hattan gelen yağı eşit oranda birleştiren bir akış birleştirici olarak da çalışır. Bu sayede silindirler hem açılırken hem kapanırken senkron kalır. Ters çalışmada da elemanların debi ve basınç sınırları geçerlidir.
Katalogdaki boy tablosuna göre bu ölçüde giriş portu G 1 1/4", çıkış portları G 1" dişlidir. 3 elemanlı yapıda 1 giriş portu bulunur. Bir giriş portundan geçebilecek en yüksek debi 360 l/dk'dır.
