3/4'' 47,6 6000 Serisi Flanşlı 45° Rakor (SB-194810-FL45)

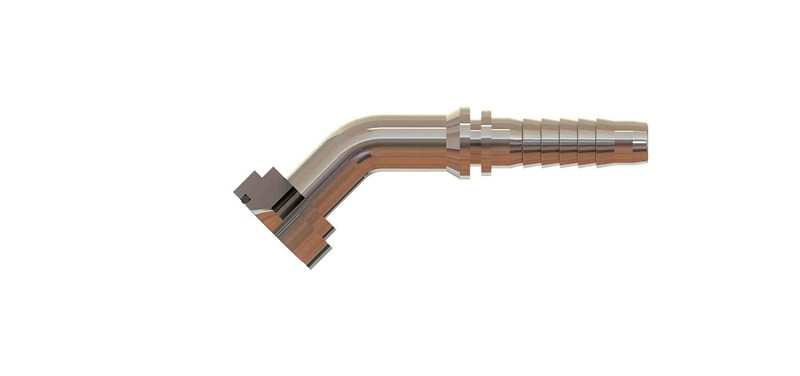

OLC SB-194810-FL45: 3/4" (19 mm) hortum için 47,6 mm flanş başlı 6000 serisi flanşlı 45° rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-194810-FL45 ne işe yarar?

SB-194810-FL45, 3/4" (19 mm) hortum için 6000 seri SAE flanş başlı 45° hortum rakorudur; flanş ölçüsü 47,6 mm'dir. Dişli bağlantının zor sıkıldığı büyük çaplarda montajı kolaylaştırır ve sızdırmazlığı flanş yüzündeki O-ring sağlar. İş makineleri, presler ve büyük hidrolik ünitelerde pompa emiş/basma hatlarında kullanılır.

Sık sorulan sorular

3000 seri ile 6000 seri flanş arasındaki fark nedir?

Code 61 (3000 seri) ve Code 62 (6000 seri) flanşlar farklı cıvata aralıkları ve flanş kalınlıklarıyla üretilir. Bu ürün 6000 seri flanş başlıdır ve flanş ölçüsü 47,6 mm'dir; porttaki flanş serisi ile aynı olmalıdır.

Bağlantıda conta gerekir mi?

Bu ürünün bağlantı tarafı 6000 seri flanş başıdır. SAE flanş bağlantısında (SAE J518 / ISO 6162) rakor başı, yüzündeki O-ring kanalıyla porta oturur ve yarım flanşlar ile dört cıvatayla sıkıştırılır. 6000 seri (Code 62) flanş ölçüleri kullanılır.

Rakor hortuma nasıl preslenir?

SB-194810-FL45, 3/4" (19 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Flanş Ölçüsü (ØD1) 47,6, B 118, C 74, D 33, ØD2 14. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Flanş cıvatalarını çapraz sırayla ve eşit sıkın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
