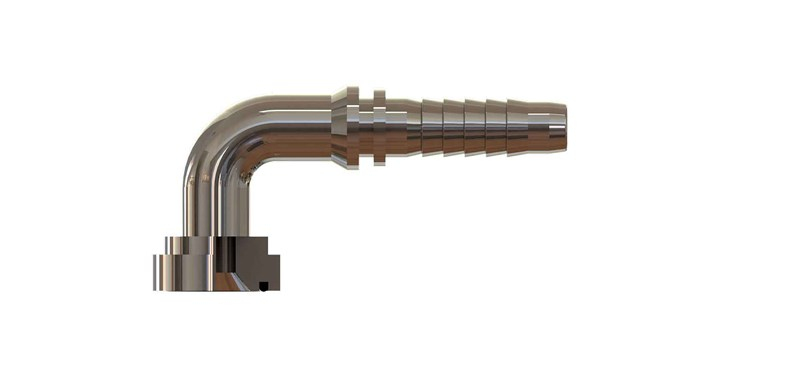

SB-194408-FL90, 3/4" (19 mm) hortum için 44,4 mm flanş başlı OLC 3000 serisi flanşlı 90° rakor ürünüdür.
3000 serisi flanşlı 90° rakor ne için kullanılır?
SB-194408-FL90, 3/4" (19 mm) hortum için 3000 seri SAE flanş başlı 90° hortum rakorudur; flanş ölçüsü 44,4 mm'dir. Yüksek debili ve büyük çaplı hatlarda pompa, valf ve motor portlarına yarım flanş ve cıvatalarla bağlanır. İş makineleri, presler ve büyük hidrolik ünitelerde pompa emiş/basma hatlarında kullanılır.
Sık sorulan sorular
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-194408-FL90 porta 44,4 mm ölçülü flanş başıyla bağlanır. SAE flanş bağlantısında (SAE J518 / ISO 6162) rakor başı, yüzündeki O-ring kanalıyla porta oturur ve yarım flanşlar ile dört cıvatayla sıkıştırılır. 3000 seri (Code 61) flanş ölçüleri kullanılır.
Hortum rakoru nasıl takılır?
3/4" (19 mm) hortum için SB-194408-FL90 ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.
Düz, 45° ve 90° rakor arasında nasıl seçim yapılır?
90° gövde, hattın port çıkışında dik açıyla dönmesi gereken dar alanlarda kullanılır. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.
Tablodaki harfler neyi gösterir?
Tabloya göre Flanş Ölçüsü (ØD1) 44,4, B 105, C 61, D 55, ØD2 14. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü ve bağlantı standardını montajdan önce kontrol edin.
- Flanş O-ringinin kanala tam oturduğunu kontrol edin.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
