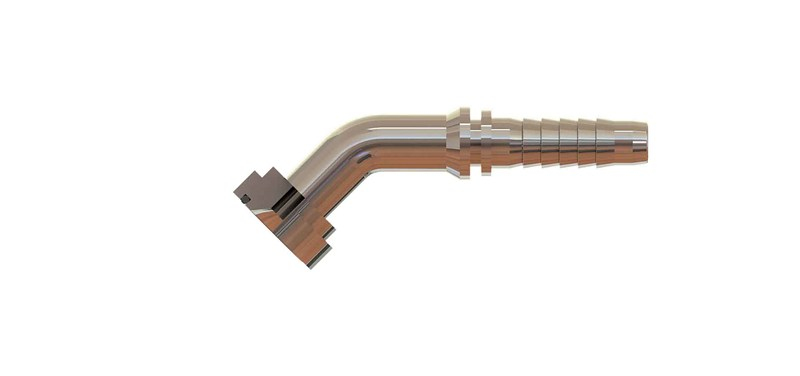

SB-194408-FL45, 3/4" (19 mm) hortum için 44,4 mm flanş başlı OLC 3000 serisi flanşlı 45° rakor ürünüdür.
3000 serisi flanşlı 45° rakor ne için kullanılır?
SB-194408-FL45, 3/4" (19 mm) hortum için 3000 seri SAE flanş başlı 45° hortum rakorudur; flanş ölçüsü 44,4 mm'dir. Yüksek debili ve büyük çaplı hatlarda pompa, valf ve motor portlarına yarım flanş ve cıvatalarla bağlanır. İş makineleri, presler ve büyük hidrolik ünitelerde pompa emiş/basma hatlarında kullanılır.
Sık sorulan sorular
SB-194408-FL45 hangi flanşla kullanılır?
3000 seri (Code 61) ve 6000 seri (Code 62), SAE J518 / ISO 6162 standardındaki iki flanş ailesidir; 6000 seri daha yüksek basınç sınıfı için daha kalın ve büyük ölçülüdür. Bu ürün 3000 seri flanş başlıdır ve flanş ölçüsü 44,4 mm'dir; porttaki flanş serisi ile aynı olmalıdır.
Bağlantıda conta gerekir mi?
SB-194408-FL45 porta 44,4 mm ölçülü flanş başıyla bağlanır. SAE flanş bağlantısında (SAE J518 / ISO 6162) rakor başı, yüzündeki O-ring kanalıyla porta oturur ve yarım flanşlar ile dört cıvatayla sıkıştırılır. 3000 seri (Code 61) flanş ölçüleri kullanılır.
SB-194408-FL45 hangi hortuma uyar?
3/4" (19 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.
SB-194408-FL45 teknik ölçüleri
Tabloya göre Flanş Ölçüsü (ØD1) 44,4, B 118, C 74, D 33, ØD2 14. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Flanş O-ringinin kanala tam oturduğunu kontrol edin.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
