3/4 1''7/16-12 Orfs Somunlu 90° Rakor (SB-1937-OS90)

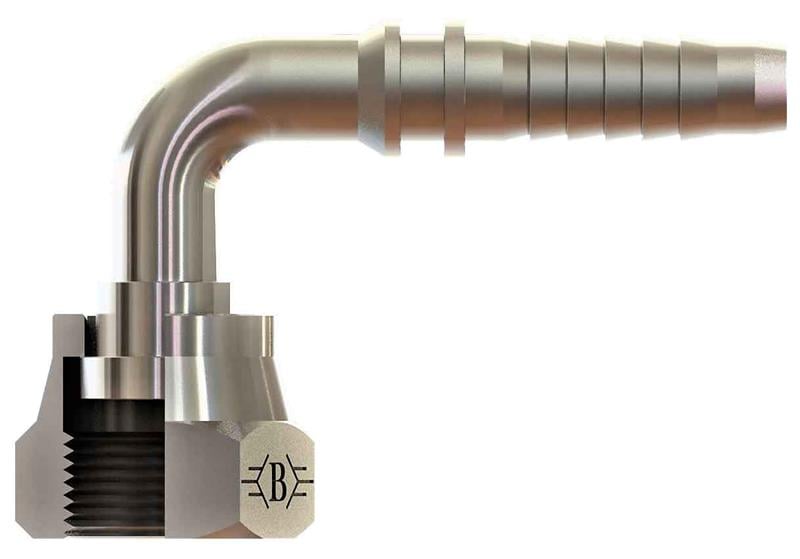

3/4" (19 mm) hortum için 1 7/16-12 ORFS bağlantılı SB-1937-OS90 kodlu ORFS somunlu 90° rakor, OLC hidrolik rakor serisindendir.

ORFS somunlu 90° rakor ne için kullanılır?

SB-1937-OS90, 3/4" (19 mm) hortumun ucuna preslenerek hortumu 1 7/16-12 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1937-OS90 ürününün 1 7/16-12 ORFS tarafı ORFS bağlantıdır. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

Hortum ölçüsü nasıl seçilir?

3/4" (19 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

SB-1937-OS90 montajında nelere dikkat edilir?

SB-1937-OS90, 3/4" (19 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

SB-1937-OS90 ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü 1"7/16-12, B 105, C 59, D 57, ØD 14, AA 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
