3/4-16 Unfx3/4-16 Unf Pgn (SB-1919-WWPGN)

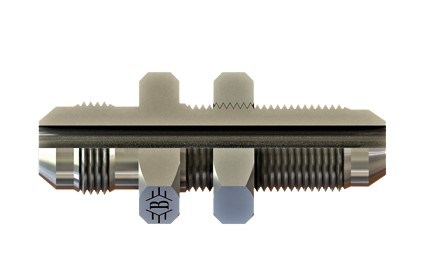

OLC SB-1919-WWPGN: 3/4-16 UNF ölçüsünde UNF perde geçiş nipeli. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-1919-WWPGN ne işe yarar?

SB-1919-WWPGN, 3/4-16 UNF bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Kontrol panellerinde ölçüm ve bağlantı noktalarını dışarı almak için kullanılır.

Sık sorulan sorular

Perde geçiş için delik ölçüsü nasıl belirlenir?

Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Sac kalınlığı, kontra somunun tam oturabileceği dişli boyu ile uyumlu olmalıdır.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 3/4-16 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/4-16 UNF dişi nasıl tanınır?

3/4-16 UNF, inç ölçülü ince adımlı Amerikan dişidir; 3/4" çapta inç başına 16 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

3/4-16 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
