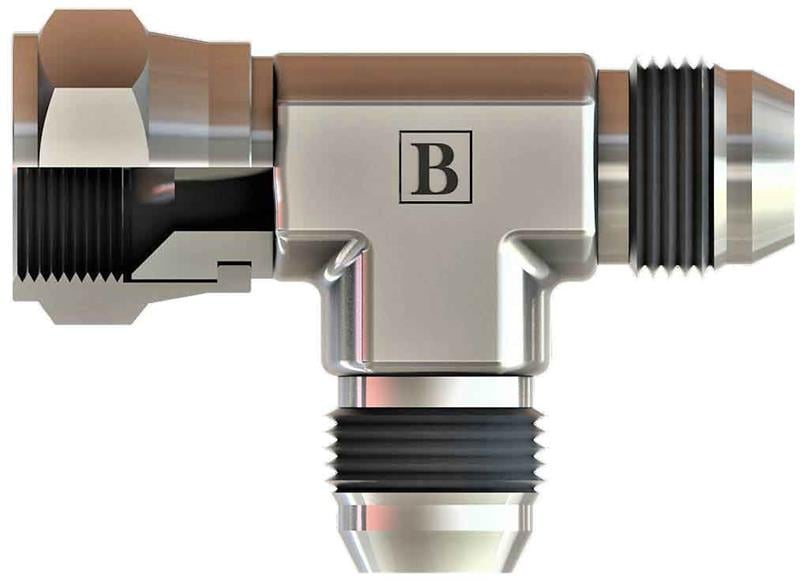

3/4-16 Unf Unf Yan Bacak T Rakor (SB-1919-WYT)

OLC SB-1919-WYT: 3/4-16 UNF ölçüsünde UNF yan bacak T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

UNF yan bacak T rakor nerede kullanılır?

SB-1919-WYT, 3/4-16 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 3/4-16 UNF ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

3/4-16 UNF ne anlama gelir?

3/4-16 UNF, inç ölçülü ince adımlı Amerikan dişidir; 3/4" çapta inç başına 16 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1919-WYT sızdırmazlığı nasıl sağlanır?

3/4-16 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-1919-WYT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 3/4-16-UNF, C 29,5, B 30, ØD 9, A1 17, A2 24. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
