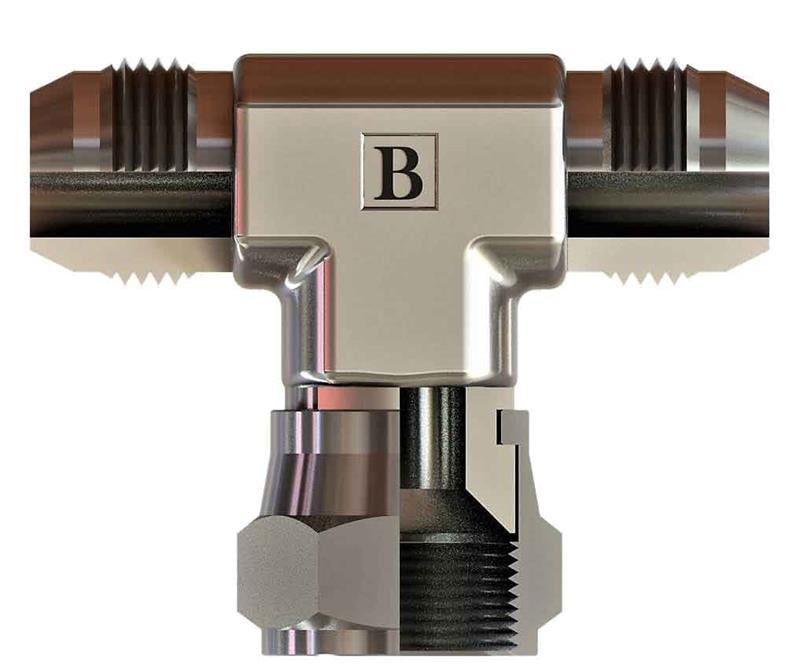

3/4-16 Unf Unf Orta Bacak T Rakor (SB-1919-WOT)

OLC SB-1919-WOT: 3/4-16 UNF ölçüsünde UNF orta bacak T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

UNF orta bacak T rakor ne için kullanılır?

SB-1919-WOT, 3/4-16 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

SB-1919-WOT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 3/4-16 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

3/4-16 UNF ifadesinde 3/4" nominal diş çapını, 16 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

3/4-16 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-1919-WOT teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 3/4-16-UNF, B 30, C 29,5, ØD 9, A1 17, A2 24. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
