3/4-16 Unf Unf Dirsek (SB-1919-WD)

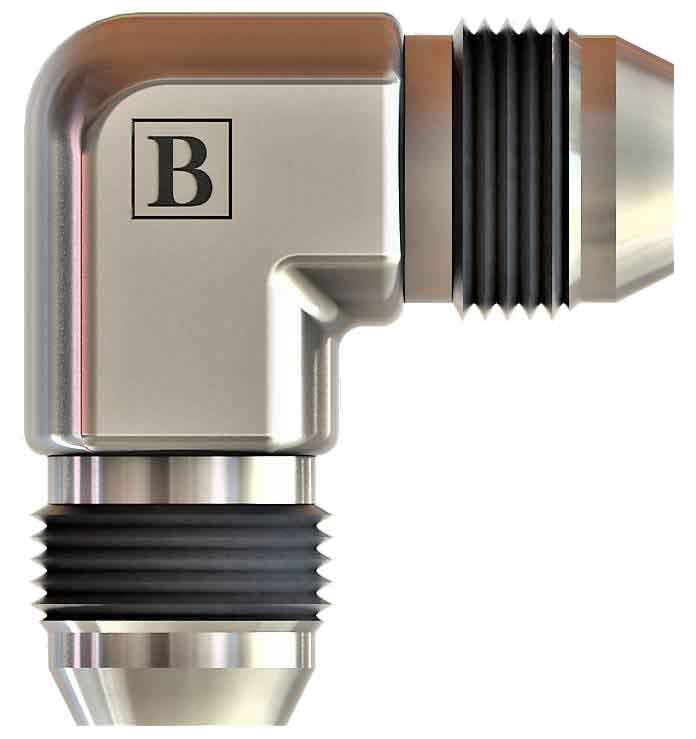

OLC SB-1919-WD: 3/4-16 UNF ölçüsünde UNF dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-1919-WD ne işe yarar?

SB-1919-WD, 3/4-16 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.

Sık sorulan sorular

SB-1919-WD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 3/4-16 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/4-16 UNF dişi nasıl tanınır?

3/4-16 UNF ifadesinde 3/4" nominal diş çapını, 16 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-1919-WD sızdırmazlığı nasıl sağlanır?

Bu ürünün 3/4-16 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 3/4-16-UNF, B 30, ØD 9, AA 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
