3/4-16 Unf Somunlu Tapa (SB-1916-WST)

OLC SB-1916-WST: 3/4-16 UNF ölçüsünde UNF kör somun. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-1916-WST ne işe yarar?

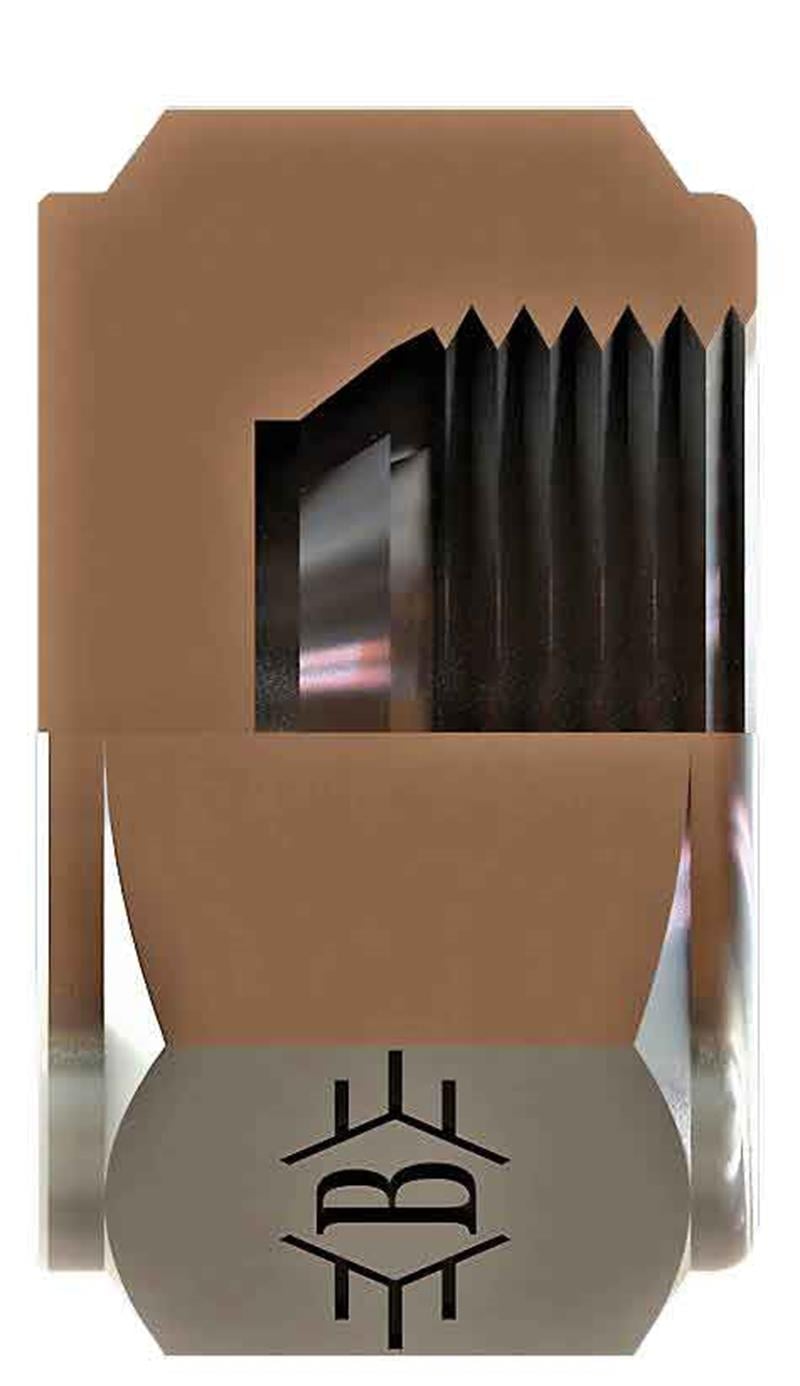

SB-1916-WST, 3/4-16 UNF erkek bir ucu kapatan somunlu (kör) tapadır. Kullanılmayan port veya hat uçlarını basınç altında kapatmak için kullanılır. Sistem testlerinde hat uçlarını kapatmak için kullanılır.

Sık sorulan sorular

SB-1916-WST için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 3/4-16 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/4-16 UNF dişi nasıl tanınır?

3/4-16 UNF ifadesinde 3/4" nominal diş çapını, 16 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1916-WST ürününün 3/4-16 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-1916-WST teknik ölçüleri

Tabloya göre Diş Ölçüsü 3/4-16, B 23, AA 24. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Tapayı hattın basıncına uygun tipte seçin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
