3/4-16 Unf 3/4-16 Unf Unf-unf Kontralı Dirsek 90° (SB-1919-WWKD)

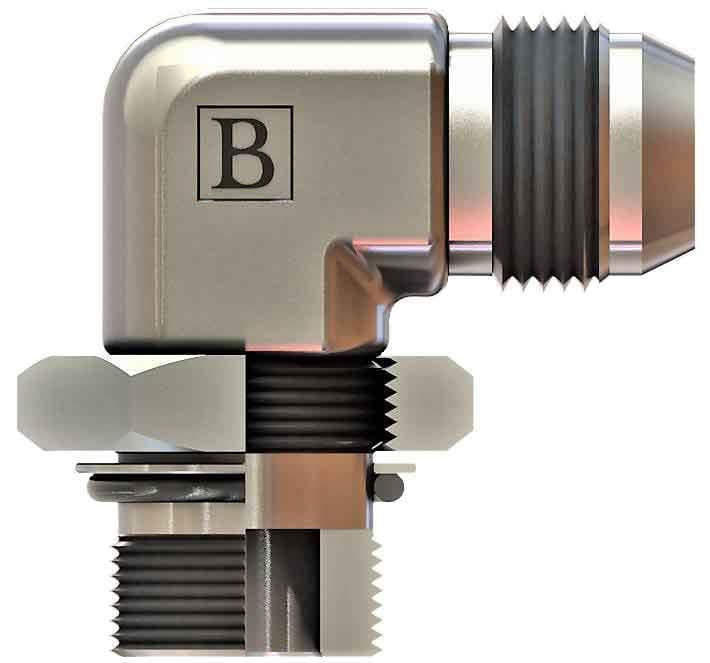

OLC SB-1919-WWKD: 3/4-16 UNF ölçüsünde UNF - UNF kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-1919-WWKD ne işe yarar?

SB-1919-WWKD, 3/4-16 UNF bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.

Sık sorulan sorular

SB-1919-WWKD yönü nasıl ayarlanır?

Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Dirsek istenen yöne gelene kadar en fazla bir tur geri çevrilir, ardından kontra somun gövdeyi tutarak porta doğru sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 3/4-16 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

3/4-16 UNF ifadesinde 3/4" nominal diş çapını, 16 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1919-WWKD sızdırmazlığı nasıl sağlanır?

Bu ürünün 3/4-16 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
