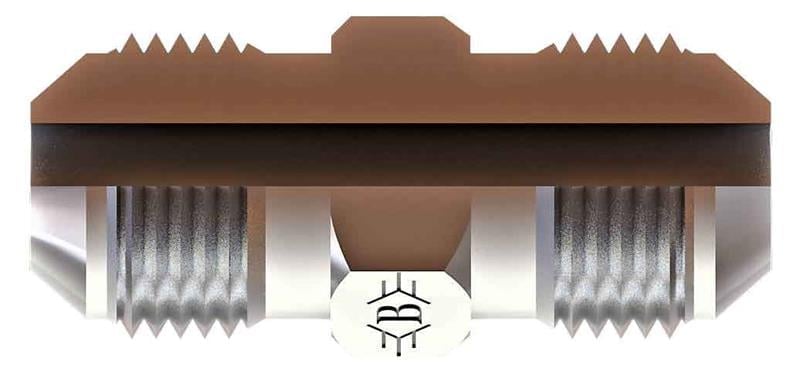

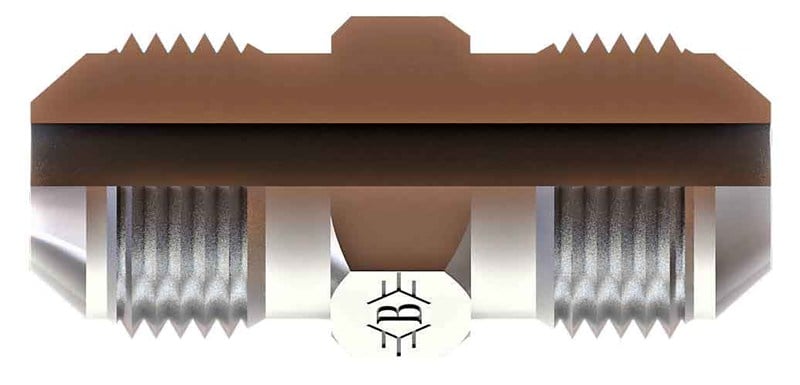

3/4-16 3/4-16 Unf 37 Ara Nipel Rakor (SB-1919-WWN)

3/4-16 UNF ölçüsünde SB-1919-WWN kodlu UNF 37° ara nipel, OLC hidrolik rakor serisindendir.

SB-1919-WWN ne işe yarar?

SB-1919-WWN, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-1919-WWN hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 3/4-16 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

3/4-16 UNF dişi nasıl tanınır?

3/4-16 UNF, inç ölçülü ince adımlı Amerikan dişidir; 3/4" çapta inç başına 16 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün 3/4-16 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

SB-1919-WWN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 3/4-16, Diş Ölçüsü T2 3/4-16, B 42, ØD 9, AA 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
