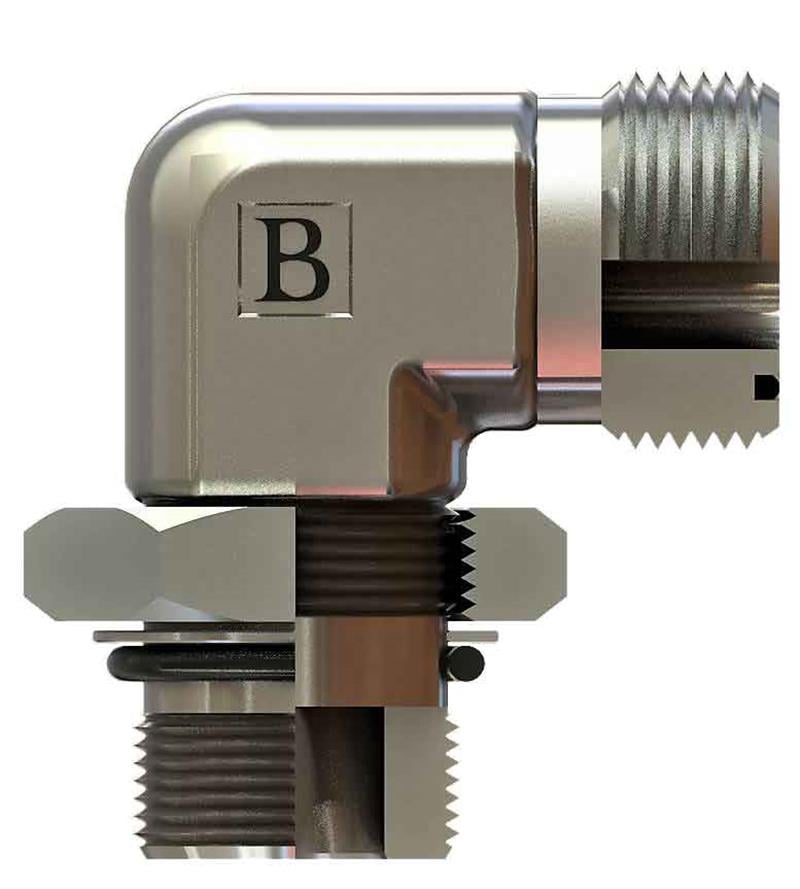

3/4-16 13/16-16 Unf-orfs 90° Kontralı Dirsek (SB-1921-WOKD)

3/4-16 UNF - 13/16-16 ORFS ölçülerinde SB-1921-WOKD kodlu UNF - ORFS kontralı dirsek, OLC hidrolik rakor serisindendir.

UNF - ORFS kontralı dirsek ne için kullanılır?

SB-1921-WOKD, 3/4-16 UNF ve 13/16-16 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.

Sık sorulan sorular

Kontra somun ne işe yarar?

Gövde, kontra somun geride olacak şekilde porta vidalanır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.

SB-1921-WOKD için karşı parça nasıl seçilir?

Bu ürünün bir ucu 3/4-16 UNF, diğer ucu 13/16-16 ORFS bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

3/4-16 UNF ne anlama gelir?

3/4" UNF dişte inç başına 16 diş vardır; bu yüzden tabloda 3/4-16 olarak yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-1921-WOKD sızdırmazlığı nasıl sağlanır?

Bu ürünün 3/4-16 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Kontra somunu sıkarken gövdeyi anahtarla tutun.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
