3/4 1''5/16-12 Unf Somunlu Düz Rakor (SB-1933-WSD)

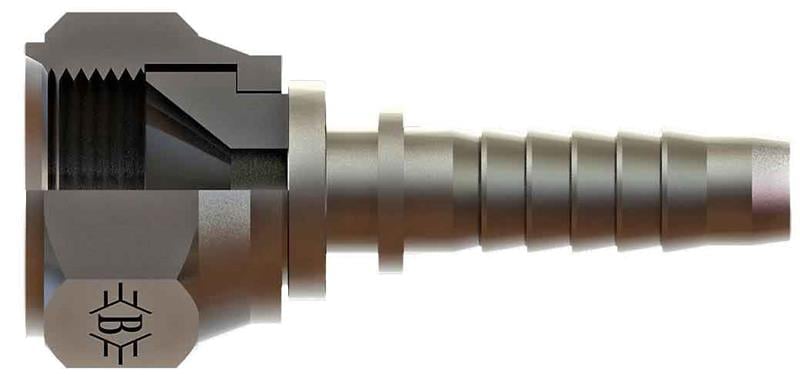

OLC SB-1933-WSD: 3/4" (19 mm) hortum için 1 5/16-12 UNF bağlantılı UNF somunlu düz rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

UNF somunlu düz rakor ne için kullanılır?

SB-1933-WSD, 3/4" (19 mm) hortumun ucuna preslenerek hortumu 1 5/16-12 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Bu bağlantı nasıl sızdırmazlık sağlar?

1 5/16-12 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

3/4" hortum ne demek?

3/4" (19 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

SB-1933-WSD montajında nelere dikkat edilir?

Bu rakor 3/4" (19 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

SB-1933-WSD ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü 1"5/16-12, B 73, C 28,8, ØD 14, AA 41. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 5/16-12 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
