3/4 1''3/16-12 Orfs Somunlu Düz Rakor (SB-1930-OSD)

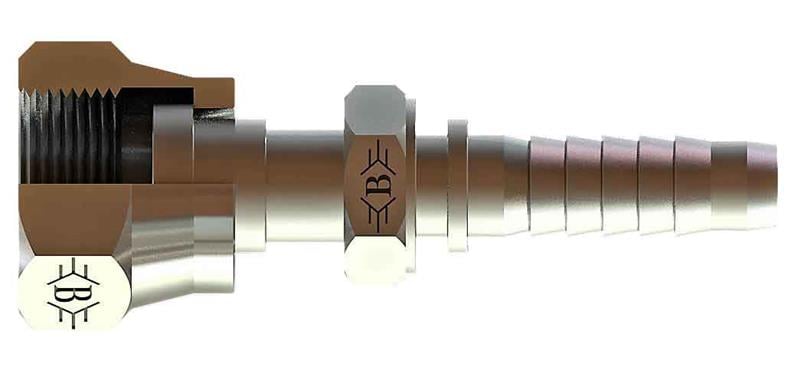

OLC SB-1930-OSD: 3/4" (19 mm) hortum için 1 3/16-12 ORFS bağlantılı ORFS somunlu düz rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

ORFS somunlu düz rakor ne için kullanılır?

SB-1930-OSD, 3/4" (19 mm) hortumun ucuna preslenerek hortumu 1 3/16-12 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

SB-1930-OSD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1 3/16-12 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1 3/16-12 ORFS dişi nasıl tanınır?

1 3/16-12 ORFS ifadesinde 1 3/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Hortum ölçüsü nasıl seçilir?

3/4" (19 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

SB-1930-OSD montajında nelere dikkat edilir?

Bu rakor 3/4" (19 mm) ölçülü hortum içindir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 3/16-12 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
