3/4 1''3/16-12 Orfs Erkek Rakor (SB-1930-OE)

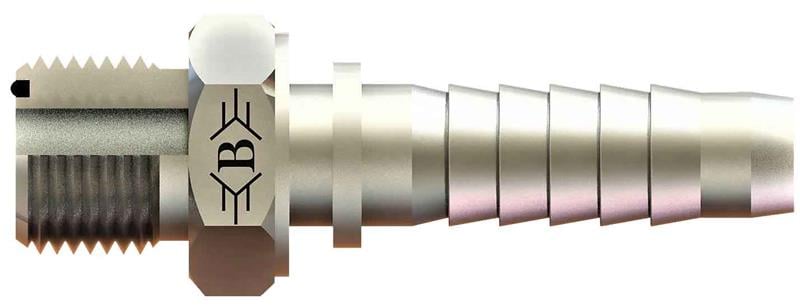

OLC SB-1930-OE: 3/4" (19 mm) hortum için 1 3/16-12 ORFS bağlantılı ORFS erkek rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

ORFS erkek rakor nerede kullanılır?

SB-1930-OE, 3/4" (19 mm) hortumun ucuna preslenerek hortumu 1 3/16-12 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 3/4" (19 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-1930-OE hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 3/16-12 ORFS ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1 3/16-12 ORFS ne anlama gelir?

1 3/16" UNF dişte inç başına 12 diş vardır; bu yüzden tabloda 1 3/16-12 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Hortum ölçüsü nasıl seçilir?

3/4" (19 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

SB-1930-OE montajında nelere dikkat edilir?

Bu rakor 3/4" (19 mm) ölçülü hortum içindir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
