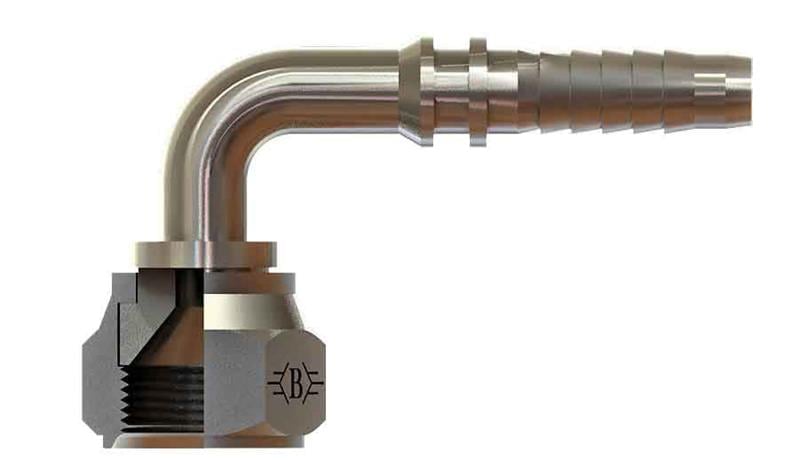

3/4 1''1/16-12 Unf Somunlu 90° Rakor (SB-1927-WS90)

OLC SB-1927-WS90: 3/4" (19 mm) hortum için 1 1/16-12 UNF bağlantılı UNF somunlu 90° rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

UNF somunlu 90° rakor nerede kullanılır?

SB-1927-WS90, 3/4" (19 mm) hortumun ucuna preslenerek hortumu 1 1/16-12 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 3/4" (19 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

1 1/16-12 UNF ne anlama gelir?

1 1/16-12 UNF, inç ölçülü ince adımlı Amerikan dişidir; 1 1/16" çapta inç başına 12 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1927-WS90 ürününün 1 1/16-12 UNF tarafı JIC 37° (UNF) bağlantıdır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Düz, 45° ve 90° rakor arasında nasıl seçim yapılır?

90° rakor, hortumu porttan hemen sonra keskin bükmeden dik yöne alır. Hortumun rakor çıkışında keskin bükülmesi hortum ömrünü kısaltır; açılı rakor bunu önler.

SB-1927-WS90 teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 1"1/16-12, B 105, C 57, D 53, ØD1 14, AA 32. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 1/16-12 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
