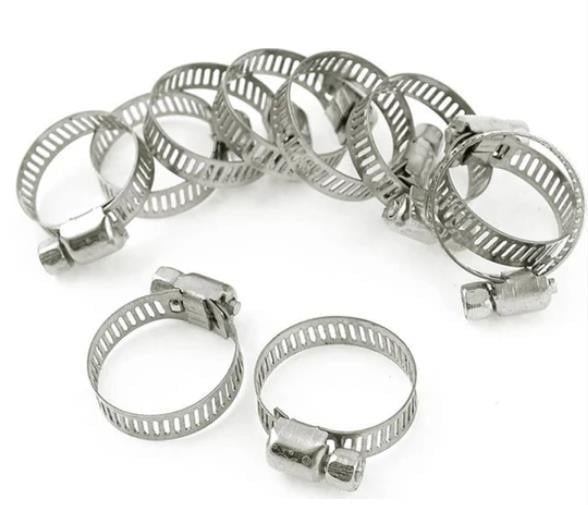

32 – 51 mm aralığında, 13 mm bantlı ayarlı kelepçe: ER-BI 32-51 mm galvanizli ayarlı hortum kelepçesi. TS 12091 ve DIN 3017 standartlarına uygundur.
Teknik özellikler
| Tip | Sonsuz vidalı (ayarlı) hortum kelepçesi, B tipi (geniş bant) |
|---|
| Sıkma aralığı (Ø D) | 32 – 51 mm (1 1/4"–2") |
|---|
| Bant genişliği (b1) | 13 mm |
|---|
| Bant kalınlığı (S1) | 0,7 mm |
|---|
| Gövde genişliği (b2) | 18,6 mm |
|---|
| Sıkma torku | 7 Nm |
|---|
| Kopma (dayanım) torku | 8 Nm |
|---|
| Boşta dönme torku | 1 Nm |
|---|
| Malzeme (W1) | Bant ve gövde 1.0330 (DC01) çelik, vida 20MnB4 çinko kaplı |
|---|
| Tuz testi | 100 saat (ASTM B117) |
|---|
| Standart | TS 12091 – DIN 3017 |
|---|
| Kutu adedi | 300 adet (kutu 9,4 kg) |
|---|
| Katalog kodu | B1-06 |
|---|
Değerler ER-BI ürün kataloğundan (B tipi kelepçeler, W1 malzeme) alınmıştır.
Ayarlı hortum kelepçesi ne işe yarar?
ER-BI ayarlı kelepçeler; beyaz eşya, otomotiv, tarım makineleri, iş makineleri ve egzoz sistemlerinde hortum bağlantıları için kullanılır. Geniş bantlı B tipi, sıkma kuvvetini daha geniş alana yayar ve daha yüksek tork kabul eder.
Sık sorulan sorular
Vida neden zor dönüyor?
Boşta dönme torku, kelepçe yük almadan vidayı çevirmek için gereken torktur; bu ölçüde 1 Nm'dir. Vida bu değerden çok daha zor dönüyorsa diş ya da bant hasarlı olabilir.
B tipi ne demek?
Bu ölçü katalogda B tipi (geniş bant) olarak geçer: bant genişliği 13 mm, bant kalınlığı 0,7 mm, vida gövdesi genişliği 18,6 mm'dir. Geniş bant sıkma kuvvetini daha geniş alana yayar.
Malzemesi nedir?
W1 malzeme grubunda bant ve gövde 1.0330 (DC01) özel çelik, vida 20MnB4 çinko kaplıdır. Katalogda tuz testi dayanımı 100 saat (ASTM B117) olarak verilir; tuzlu ve sürekli ıslak ortamda paslanmaz (W4) kelepçe tercih edilmelidir.
En uygun hortum çapı kaç mm?
Bu kelepçe 19 mm ayar payıyla çalışır; en dengeli sıkma yaklaşık 41,5 mm dış çapta elde edilir. Ölçü aralığın uçlarına çok yakınsa komşu ölçü değerlendirilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Sıkma torkunu 7 Nm civarında tutun; 8 Nm kopma torkudur.
- Tuzlu ve sürekli ıslak ortamda paslanmaz kelepçe kullanın.
- Kelepçeyi hortum ucuna değil, nipel üzerindeki bölüme takın.
- Bandın hortuma düz oturduğunu ve kıvrılmadığını kontrol edin.
