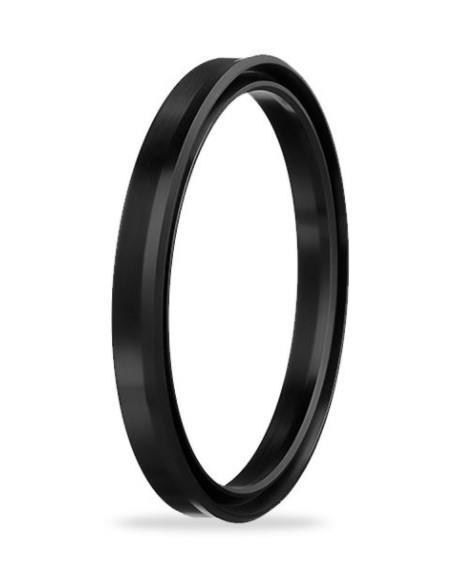

ALP A151-032/3: A151 profilli 32x48x8 boğaz nutringi. Çalışma basıncı NBR için 160 bar, PU için 400 bar.
A151-032/3 ne işe yarar?
Hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu boğaz nutringi, yağın dışarı kaçmasını önler. İç sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca boğaz (mil) uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
A151-032/3 hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 32 mm, kanal dibi çapı ØD = 48 mm, keçe yüksekliği b = 8 mm, kanal genişliği B = 9 mm, montaj pahı uzunluğu C = 5,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
90 NBR veya 92 PU ne demek?
32x48x8 ölçüsündeki bu boğaz nutringi için kullanılan malzeme: 90 NBR veya 92 PU. 90 ve 92 değeri malzemenin Shore A sertliğidir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı NBR için -30/+105 °C, PU için -40/+100 °C.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A151-032/3 için keçe et kalınlığı (ØD − Ød) / 2 = 8 mm’dir. İzin verilen en büyük boşluk: 50 bar: 0,45 · 100 bar: 0,25 · 160 bar: 0,15; 150 bar: 0,35 · 250 bar: 0,25 · 400 bar: 0,20.
Keçe kanala nasıl takılır?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 5,5 mm, kanal genişliği B = 9 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı NBR için -30/+105 °C, PU için -40/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (NBR için 160 bar, PU için 400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
