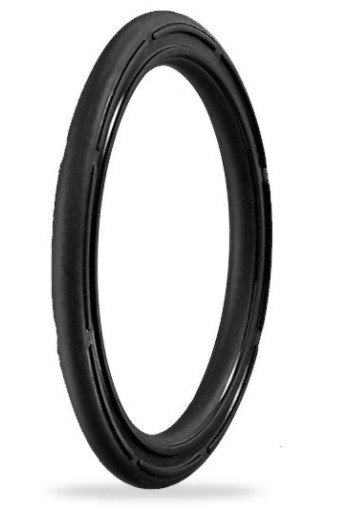

32x24x3,2 mm ölçüsündeki A808-032, A808 profilli 70 NBR pnömatik piston keçesi olarak pnömatik silindirlerde kullanılır.
A808-032 ne işe yarar?
32 mm silindir çapı için pnömatik piston keçesi olan A808-032, pistonun iki tarafı arasındaki sızıntıyı önler. Kısa stroklu pnömatik silindirler için tasarlanmış NBR piston keçesidir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
32x24x3,2 ölçüsü nasıl okunur?
Tabloya göre silindir gömleği iç çapı ØD = 32 mm, piston kanal dibi çapı Ød = 24 mm, kanal genişliği B = 3,2 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Malzemenin avantajı nedir?
A808-032 70 NBR malzemeden üretilir. Baştaki 70, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.
Yüzey pürüzlülüğü neden önemlidir?
A808-032 için keçenin kaydığı yüzey 32 mm gömlek iç çapıdır. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Pnömatik piston keçesi nasıl monte edilir?
Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 3,2 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (12 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
