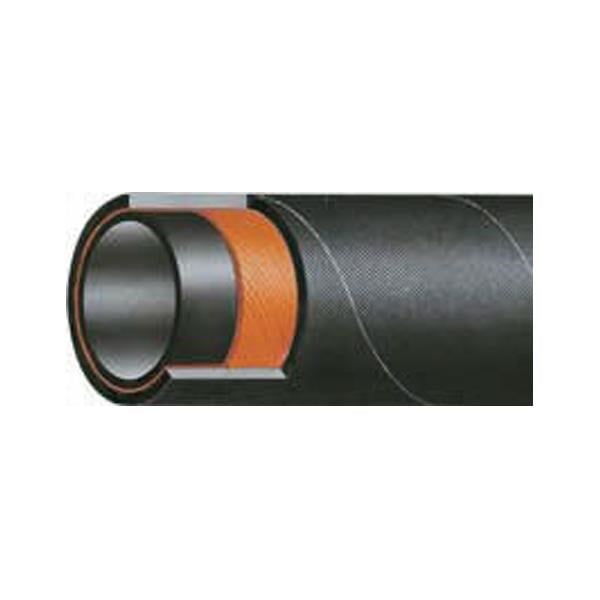

3/16 R6 Hidrolik Hortum Seltex, SEL Seltex R6 serisinden 3/16" (4,8 mm) ölçülü bir tekstil örgülü hidrolik hortumdur. Katalogda bu ölçü için 34 bar çalışma basıncı verilir.
Teknik özellikler
| Seri | SEL Seltex R6 |
|---|
| İç çap | 3/16" / 4,8 mm |
|---|
| Dış çap | 10,7 mm |
|---|
| Çalışma basıncı | 34 bar |
|---|
| Patlama basıncı | 136 bar |
|---|
| En küçük bükülme yarıçapı | 50 mm |
|---|
| Çalışma sıcaklığı | -40 / +100 °C |
|---|
| İç tabaka | Hidrolik yağa dayanıklı özel sentetik kauçuk |
|---|
| Takviye | 1 kat yüksek mukavemetli sentetik tekstil örgü |
|---|
| Dış tabaka | Yağa, aşınmaya, ozona ve hava koşullarına dayanıklı özel sentetik kauçuk |
|---|
| Standart | EN 854 R6 / SAE 100 R6 |
|---|
Değerler SEL ürün kataloğundan alınmıştır. Uygulamanız sınırda ise sipariş öncesi teyit ediniz.
Tekstil örgülü hidrolik hortum nerede kullanılır?
Hidrolik kumanda hatları; hidrolik akışkan, fuel oil, gres, hava ve suyun düşük basınçta iletimi için tasarlanmıştır. İş makineleri, tarım makineleri, presler ve sanayi hidroliğinde pompa, valf ve silindir arasındaki basınçlı hatlarda kullanılır.
Sık sorulan sorular
3/16" (4,8 mm) ölçüde basınç değeri ne kadar?
Katalog değerlerine göre çalışma basıncı 34 bar, patlama basıncı 136 bar'dır. Aradaki yaklaşık 4 katlık fark güvenlik payıdır; hat sürekli olarak çalışma basıncının üzerinde kullanılmamalıdır.
Hangi ölçüde rakor kullanılır?
Bu ölçüde iç çap 4,8 mm (3/16 inç), dış çap 10,7 mm'dir. Pres rakor bu iç çapa ve hortum tipine göre seçilir; dış çap, rakorun kovanına uyum için önemlidir.
En küçük bükülme yarıçapı nedir?
Bu ölçü için en küçük bükülme yarıçapı 50 mm'dir. Bükülme, rakorun hemen dibinden değil, hortumun düz bir bölümünden sonra başlamalıdır.
Çalışma sıcaklığı aralığı nedir?
Seltex R6 serisi için katalogdaki sıcaklık aralığı -40 / +100 °C şeklindedir. Sıcaklık sınırı, iletilen akışkanın sıcaklığı için geçerlidir; hidrolik yağın sürekli yüksek sıcaklıkta çalışması hortum ömrünü kısaltır.
Kullanırken dikkat edilmesi gerekenler
- Sistemdeki en yüksek basınç 34 bar çalışma basıncını aşmamalıdır.
- Hortumu 50 mm'den küçük yarıçapla bükmeyin.
- Sürtünme olan noktalarda koruma spirali veya kılıf kullanın.
- Hareketli bölümlerde hortum boyunu, strok boyunca gerilmeyecek kadar uzun seçin.
