3/16 R1/8''-28 Npt Erkek Hortum Rakoru (SB-0510-NE)

OLC SB-0510-NE: 3/16" (5 mm) hortum için 1/8" NPT bağlantılı NPT erkek rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

NPT erkek rakor ne için kullanılır?

SB-0510-NE, 3/16" (5 mm) hortumun ucuna preslenerek hortumu 1/8" NPT bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 3/16" (5 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-0510-NE hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1/8" NPT ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1/8" NPT ne anlama gelir?

1/8" NPT ölçüsündeki NPT, ABD standardındaki konik boru dişini ifade eder. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-0510-NE montajında nelere dikkat edilir?

Bu rakor 3/16" (5 mm) ölçülü hortum içindir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

SB-0510-NE ölçüleri nelerdir?

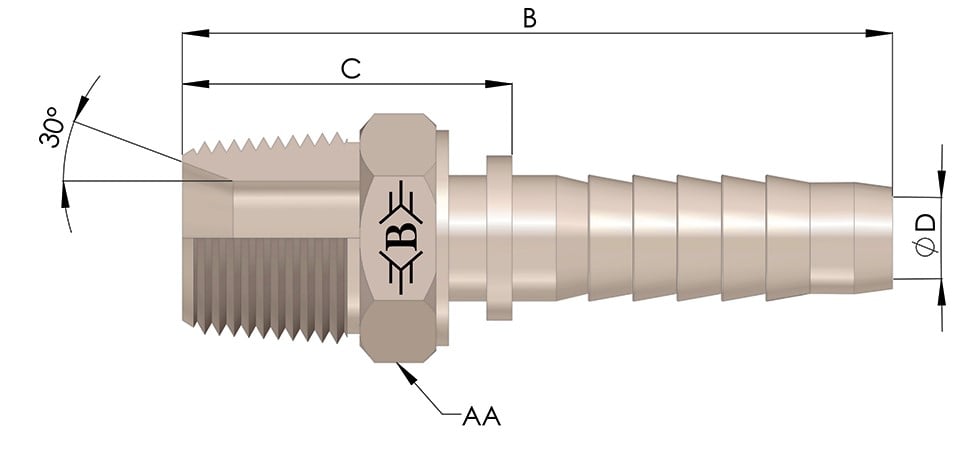

Tabloya göre Somun / Diş Ölçüsü 1/8-28 NPT, B 42,5, C 21,5, ØD 3,2, AA 12. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/8" NPT) ve bağlantı standardını montajdan önce kontrol edin.
• NPT bağlantıyı aşırı sıkmayın; konik diş karşı parçayı zorlayabilir.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
