3/16 R1/8''-28 Bsp Somunlu Düz Rakor (SB-0510-RSD)

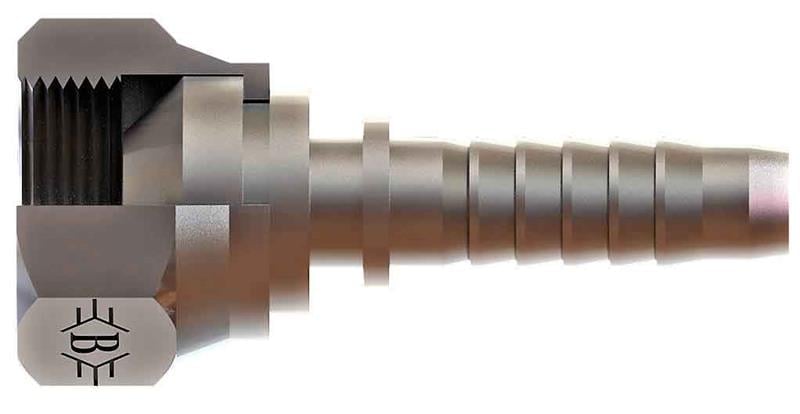

OLC SB-0510-RSD: 3/16" (5 mm) hortum için 1/8" BSP bağlantılı BSP somunlu düz rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-0510-RSD ne işe yarar?

SB-0510-RSD, 3/16" (5 mm) hortumun ucuna preslenerek hortumu 1/8" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-0510-RSD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1/8" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1/8" BSP ölçüsündeki "-28" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Rakor hortuma nasıl preslenir?

3/16" (5 mm) hortum için SB-0510-RSD ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü R1/8-28, B 36, C 15, ØD 3,2, AA 14. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
