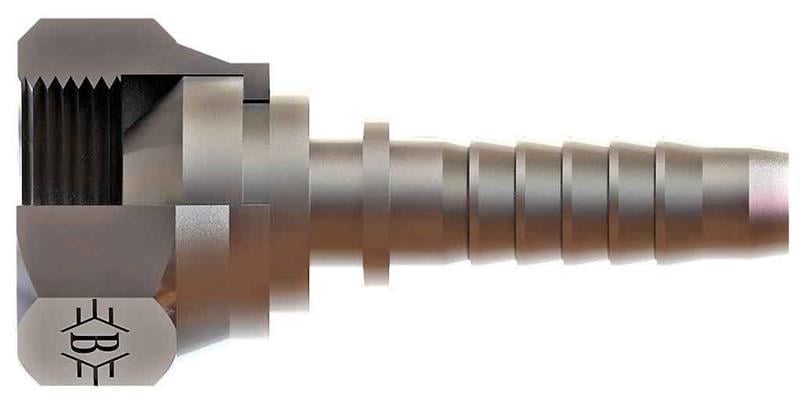

3/16 R1/4''-19 Bsp Somunlu Düz Rakor (SB-0513-RSD)

3/16" (5 mm) hortum için 1/4" BSP bağlantılı SB-0513-RSD kodlu BSP somunlu düz rakor, OLC hidrolik rakor serisindendir.

BSP somunlu düz rakor nerede kullanılır?

SB-0513-RSD, 3/16" (5 mm) hortumun ucuna preslenerek hortumu 1/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-0513-RSD sızdırmazlığı nasıl sağlanır?

Bu ürünün 1/4" BSP ucu BSP 60° konik sistemine göre sızdırmazlık sağlar. BSP 60° bağlantılarda sızdırmazlık, 60° konik yüzeylerin metal-metal temasıyla sağlanır; somun sıkıldıkça konik yüzeyler birbirine bastırılır.

SB-0513-RSD hangi hortuma uyar?

3/16" (5 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

Hortum rakoru nasıl takılır?

3/16" (5 mm) hortum için SB-0513-RSD ile aynı nominal ölçüde soket kullanılır. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

SB-0513-RSD ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü R1/4-19, B 39, C 18, ØD 3,2, AA 17. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
