3/16 R1/4''-19 Bsp Somunlu 45° Rakor (SB-0513-RS45)

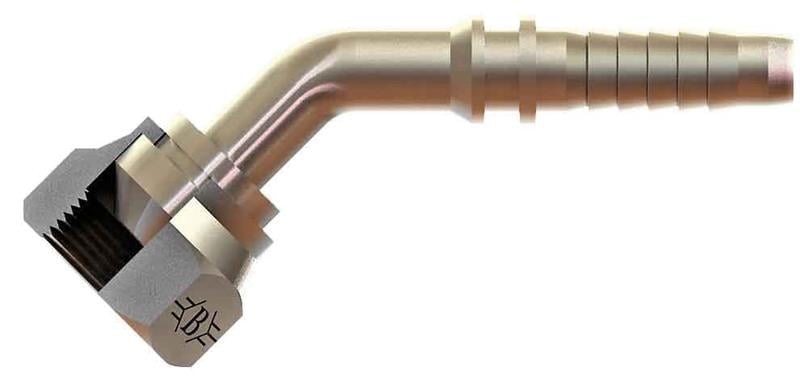

OLC SB-0513-RS45: 3/16" (5 mm) hortum için 1/4" BSP bağlantılı BSP somunlu 45° rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-0513-RS45 ne işe yarar?

SB-0513-RS45, 3/16" (5 mm) hortumun ucuna preslenerek hortumu 1/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 45° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-0513-RS45 hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1/4" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Rakor hortuma nasıl preslenir?

3/16" (5 mm) hortum için SB-0513-RS45 ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

Düz, 45° ve 90° rakor arasında nasıl seçim yapılır?

45° gövde, hattın yumuşak bir açıyla yön değiştirmesi gereken yerlerde kullanılır. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

SB-0513-RS45 ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü R1/4-19, B 56, C 35, D 17, ØD1 3,2, AA 17. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
