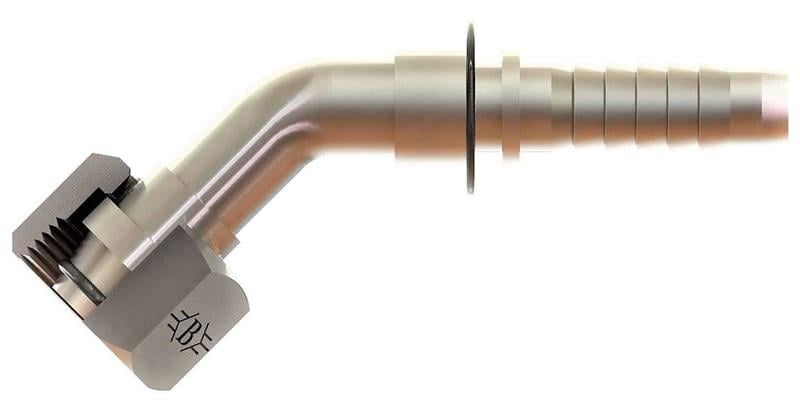

OLC SB-0508-MSO45-L: 3/16" (5 mm) hortum için M14x1,5 bağlantılı metrik somunlu 45° O-ringli rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik somunlu 45° O-ringli rakor nerede kullanılır?
SB-0508-MSO45-L, 3/16" (5 mm) hortumun ucuna preslenerek hortumu M14x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 3/16" (5 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.
Sık sorulan sorular
Hortum ölçüsü nasıl seçilir?
3/16" (5 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.
Rakor hortuma nasıl preslenir?
Bu rakor 3/16" (5 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.
Düz, 45° ve 90° rakor arasında nasıl seçim yapılır?
45° rakor, düz rakorun sığmadığı ama 90°’nin fazla geldiği konumlar içindir. Hortumun rakor çıkışında keskin bükülmesi hortum ömrünü kısaltır; açılı rakor bunu önler.
SB-0508-MSO45-L teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü M14X1,5, B 54, C 33, D 15, ØD1 3,2, AA 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M14x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Presli hortumu kullanmadan önce basınç testinden geçirin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
