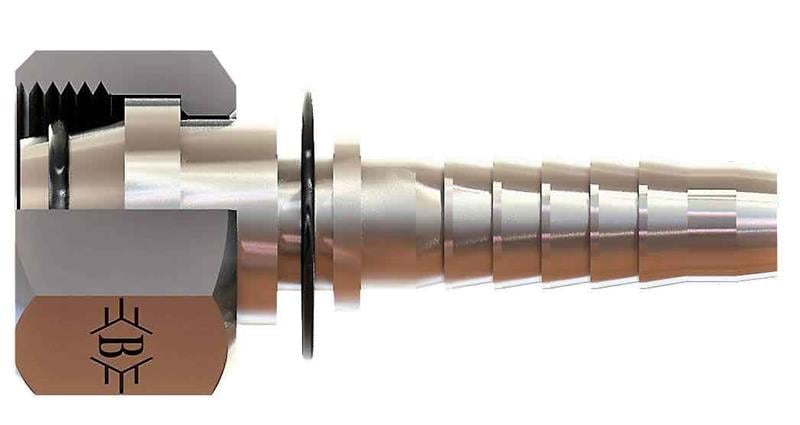

SB-0506-MSOD-S, 3/16" (5 mm) hortum için M14x1,5 bağlantılı OLC metrik somunlu düz O-ringli rakor ürünüdür. S (ağır) seridir.
Metrik somunlu düz O-ringli rakor nerede kullanılır?
SB-0506-MSOD-S, 3/16" (5 mm) hortumun ucuna preslenerek hortumu M14x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.
Sık sorulan sorular
SB-0506-MSOD-S hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M14x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
SB-0506-MSOD-S sızdırmazlığı nasıl sağlanır?
M14x1,5 bağlantı tarafında O-ringli metrik 24° yapısı kullanılır. Konik yüzeydeki O-ring, somun sıkıldığında karşı yuvaya bastırılır ve metal-metal temasın üzerine ikinci bir sızdırmazlık hattı oluşturur. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
Rakor hortuma nasıl preslenir?
Bu rakor 3/16" (5 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.
SB-0506-MSOD-S ölçüleri nelerdir?
Tabloya göre Somun / Diş Ölçüsü M14X1,5, B 41,5, C 21,2, ØD 3,2, AA 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Hortumu rakor çıkışında keskin bükmeyin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
