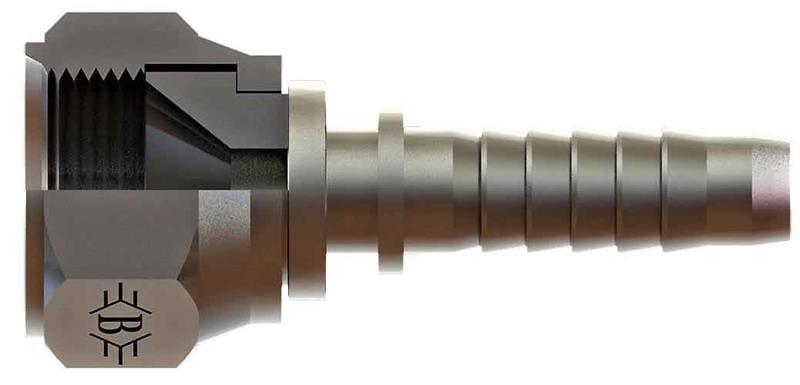

SB-0511-WSD, 3/16" (5 mm) hortum için 7/16-20 UNF bağlantılı OLC UNF somunlu düz rakor ürünüdür.
UNF somunlu düz rakor ne için kullanılır?
SB-0511-WSD, 3/16" (5 mm) hortumun ucuna preslenerek hortumu 7/16-20 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 3/16" (5 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.
Sık sorulan sorular
SB-0511-WSD hangi bağlantılara uyar?
Bu ürünün bağlantı dişi 7/16-20 UNF ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
Bağlantıda conta gerekir mi?
7/16-20 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.
Hortum rakoru nasıl takılır?
3/16" (5 mm) hortum için SB-0511-WSD ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.
SB-0511-WSD ölçüleri nelerdir?
Tabloya göre Somun / Diş Ölçüsü 7/16-20, B 35, C 14, ØD 3,2, AA 14. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
