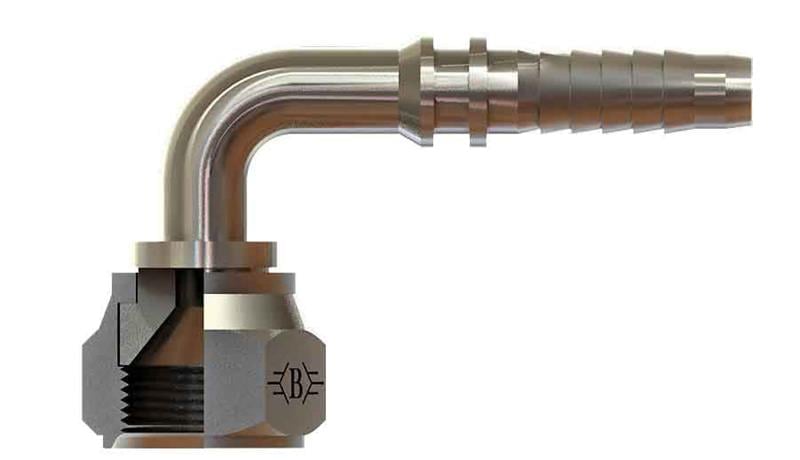

3/16 7/16-20 Unf Somunlu 90° Rakor (SB-0511-WS90)

OLC SB-0511-WS90: 3/16" (5 mm) hortum için 7/16-20 UNF bağlantılı UNF somunlu 90° rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

UNF somunlu 90° rakor nerede kullanılır?

SB-0511-WS90, 3/16" (5 mm) hortumun ucuna preslenerek hortumu 7/16-20 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 3/16" (5 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

Bağlantıda conta gerekir mi?

7/16-20 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

SB-0511-WS90 hangi hortuma uyar?

3/16" (5 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

90° rakor ne zaman tercih edilir?

90° rakor, hortumu porttan hemen sonra keskin bükmeden dik yöne alır. Hortumun rakor çıkışında keskin bükülmesi hortum ömrünü kısaltır; açılı rakor bunu önler.

Tablodaki harfler neyi gösterir?

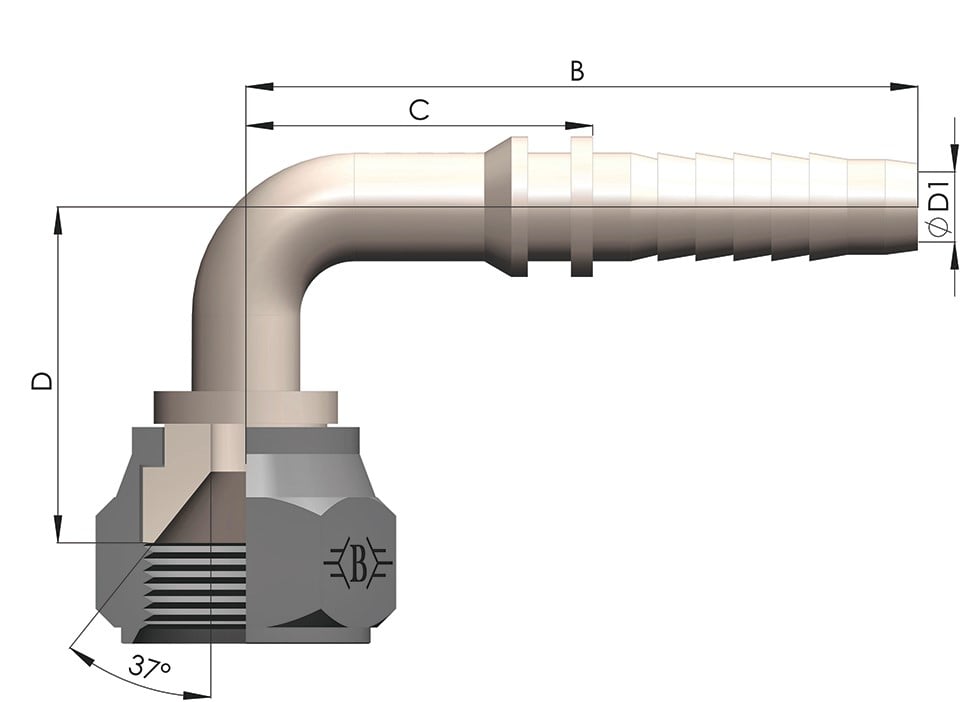

Tabloya göre Somun / Diş Ölçüsü 7/16-20, B 47, C 26, D 21, ØD1 3,2, AA 14. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (7/16-20 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
