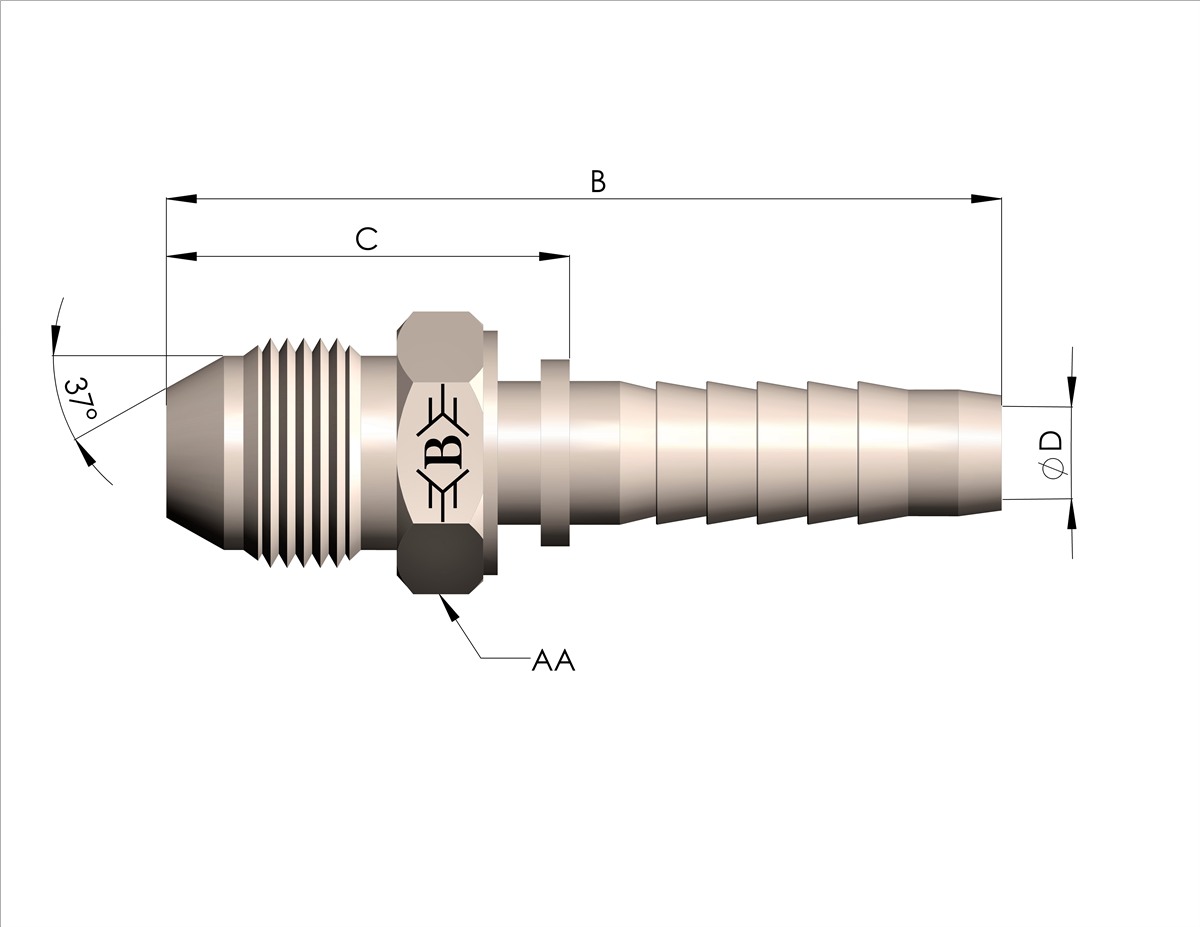

3/16 7/16-20 Unf Erkek Hortum Rakoru (SB-0511-WE)

SB-0511-WE, 3/16" (5 mm) hortum için 7/16-20 UNF bağlantılı OLC UNF erkek rakor ürünüdür.

UNF erkek rakor ne için kullanılır?

SB-0511-WE, 3/16" (5 mm) hortumun ucuna preslenerek hortumu 7/16-20 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 3/16" (5 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-0511-WE için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 7/16-20 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

7/16-20 UNF ifadesinde 7/16" nominal diş çapını, 20 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-0511-WE sızdırmazlığı nasıl sağlanır?

Bu ürünün 7/16-20 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-0511-WE hangi hortuma uyar?

3/16" (5 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
