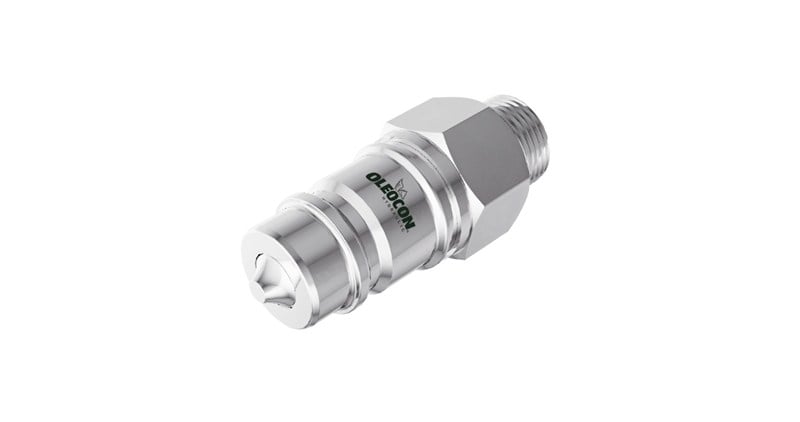

31,5 gövde ve Ø25 mm ağır seri (25S) metrik boru bağlantılı QCA-31B-M25S, ISO 7241-A uyumlu erkek popetli hızlı bağlantı kaplinidir. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. 200 bar çalışma basıncı ve 288 l/dk nominal debisiyle 1 1/4" (DN31) hortum hatları için uygundur. Erkek parça (nipel) genellikle ataşman veya hortum ucuna takılır ve dişi kaplinin içine itildiğinde kilitlenir.
31,5 gövde erkek kaplin nerede kullanılır?
Çok yüksek debili hatlarda kullanılır. Büyük hidrolik güç üniteleri, maden ve ağır iş makineleri, test standları ve dönüş hatları örnek verilebilir. Metrik ağır seri (S) boru bağlantısı sayesinde, yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCA-31B-M25S hangi parçaya takılır?
31,5 gövde ölçüsündeki ISO 7241-A dişi kaplin gövdesine (QCA-31A serisi) takılır. Birleşen uçlar aynı gövdede standarttır; dişi tarafın bağlantı dişi farklı olabilir. Örneğin QCA-31A-M25S bu parçayla birleşir. Farklı gövde ölçüsü veya ISO 7241-B (QCB) serisi dişi parça ile birleşmez.
Metrik "25S" (ağır seri) bağlantı ne demek, hafif seriden farkı nedir?
25S, dış çapı 25 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M36x2. 24° konik kesme halkalı bu sistem (DIN 2353 / ISO 8434-1) ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır, birbirinin yerine kullanılamaz.
Popetli otomatik rakor nasıl çalışır?
Hem dişi hem erkek parçanın içinde yay baskılı birer popet (konik valf) vardır. Parçalar ayrıyken yay popeti yuvasına bastırır ve hat kapanır; bu yüzden hortum söküldüğünde yağ boşalmaz. Erkek parça dişinin içine itildiğinde iki popet birbirini iterek açılır ve yağ geçer. Dişi parçanın bileziğindeki bilyeler erkek parçanın kanalına oturarak bağlantıyı kilitler. Ayırmak için bilezik geriye çekilir ve popetler yay kuvvetiyle kendiliğinden kapanır.
ISO 7241-A ile ISO 7241-B arasındaki fark nedir, birbirine takılır mı?
İki seri de popetli kaplin standardıdır ama bağlantı ölçüleri farklıdır, bu yüzden birbirine takılmaz. A serisi Avrupa'da, özellikle tarım makinelerinde yaygındır; B serisi daha çok endüstriyel uygulamalarda ve Amerikan menşeli makinelerde görülür. Bu ürün A serisidir (Oleocon QCA). B serisi gerekiyorsa Oleocon QCB serisine bakın. Emin değilseniz elinizdeki parçanın ölçülerini bizimle paylaşın.
Popetli mi, düz alınlı (flat face) kaplin mi seçmeliyim?
Popetli kaplinler ekonomiktir ve tarım ile genel hidrolikte yaygındır. Ancak ayırma sırasında az miktarda yağ kaybı olur (bu gövdede 60 ml) ve uç yüzeyine kir tutunabilir. Hidrolik kırıcı, burgu gibi sık takılıp sökülen ve toza maruz iş makinesi ataşmanlarında düz alınlı (ISO 16028, Oleocon QCF serisi) kaplinler daha temiz çalışır ve sisteme kir taşımaz.
Kullanırken dikkat edilmesi gerekenler
- 31,5 gövdede çalışma basıncı en fazla 200 bar, patlama basıncı 800 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve oturma yüzeyine kadar itin. Somunu önerilen tur kadar sıkın, fazla sıkmayın.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın.
- Farklı gövde ölçülerini veya ISO 7241-A ile B serisi parçaları zorlayarak birleştirmeye çalışmayın.
