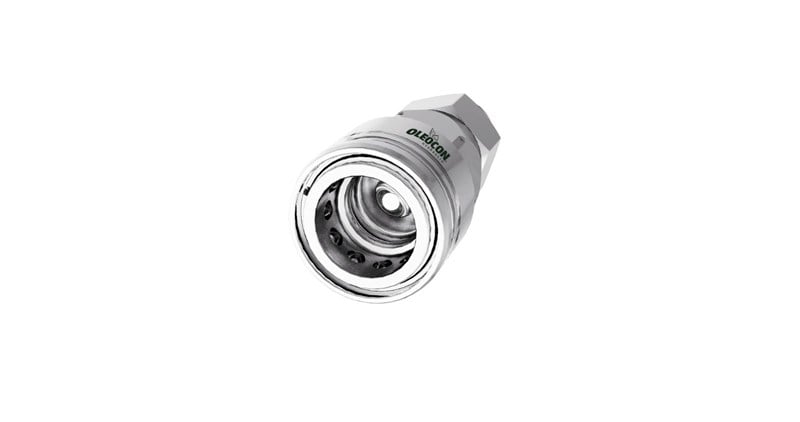

QCA-31A-M25S, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan dişi otomatik rakordur. Oleocon QCA serisinin 31,5 gövde (ISO 7241-A) modelidir ve Ø25 mm ağır seri (25S) metrik boru bağlantıya sahiptir. En fazla 200 bar çalışma basıncında, 288 l/dk nominal debiyle çalışır. Bilyeli kilit bileziği dişi parçadadır; bu parça çoğunlukla yağı sağlayan taraf olan makine veya traktör üzerinde durur.
31,5 gövde dişi kaplin nerede kullanılır?
Büyük hidrolik ünitelerin ana hatlarında ve ağır iş makinelerinde, geniş kesitli hortumla yüksek debinin taşınması gereken yerlerde tercih edilir. Metrik ağır seri (S) boru bağlantısı sayesinde, yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCA-31A-M25S hangi parçayla birleşir?
31,5 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-31B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-31B-M25S bu parçaya takılır.
Metrik "25S" (ağır seri) bağlantı ne demek, hafif seriden farkı nedir?
25S, dış çapı 25 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M36x2. 24° konik kesme halkalı bu sistem (DIN 2353 / ISO 8434-1) ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır, birbirinin yerine kullanılamaz.
Başka markaların A tipi kaplinleriyle uyumlu mu?
Evet, uyumlu olacak şekilde üretilir. Oleocon QCA serisi ISO 7241-A ölçülerine göre imal edilir; aynı gövde ölçüsündeki (31,5) başka markaların ISO 7241-A parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları birleştirdiğinizde ilk bağlamada kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
31,5 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 288 l/dk (63,43 GPM), kaplin üzerinde 200 kPa basınç düşümü oluştuğunda geçen debidir. Kaplin bundan fazla yağ geçirebilir ama basınç kaybı ve ısınma hızla artar. Pompanızın veya valfinizin debisi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 40 gövdeyi değerlendirin.
31,5 gövde kaplin hangi hortum ölçüsüyle kullanılır?
31,5 gövde, genellikle 1 1/4" (DN31) iç çaplı hortumlarla kullanılır. Kaplin gövdesi hortumdan küçük seçilirse hat daralır ve ısınma artar. Çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortum basınç sınıfının kaplinin 200 bar çalışma basıncıyla uyumlu olduğundan emin olun.
Kullanırken dikkat edilmesi gerekenler
- 31,5 gövdede çalışma basıncı en fazla 200 bar, patlama basıncı 800 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve oturma yüzeyine kadar itin. Somunu önerilen tur kadar sıkın, fazla sıkmayın.
- Farklı gövde ölçülerini veya ISO 7241-A ile B serisi parçaları zorlayarak birleştirmeye çalışmayın.
- Kaplini hortumdan çekerek ayırmayın; hortum bükülmüş veya gergin kalacak şekilde bağlamayın.
